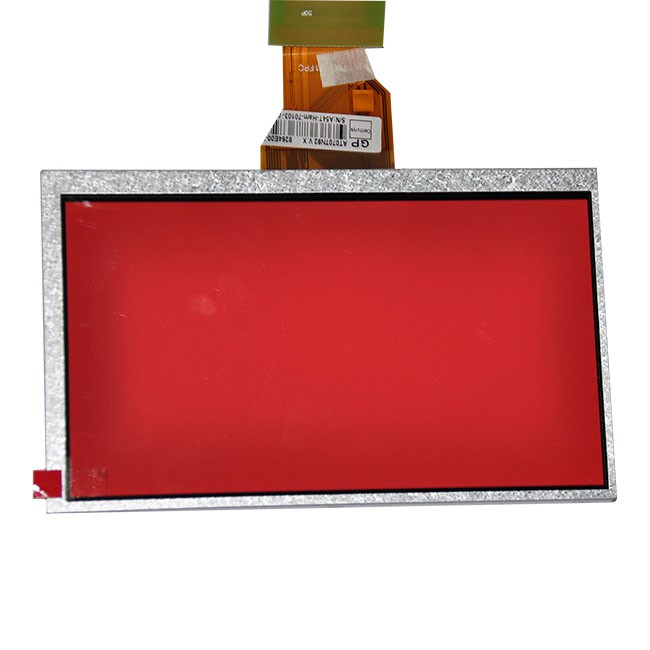

6,2-tollised TFT LCD-ekraanid
Kirjeldus
Täiustage oma toodet, lisades meie 6,2-tollise TFT LCD-mooduli. Aktiivne kuvaala on diagonaalselt 6,2 tolli ja eraldusvõime on 800*RGB*480. TFT draiveri IC on liidestatud 24-bitise digitaalse kuvaandmete kaudu ja toetab kuni 16,7 miljonit värvi, et näidata selle toote teravaid, üksikasjalikke pilte ja graafikat, on loetletud järgmises tabelis.
Funktsioonid ja omadused
| 6,2-tollise TFTLCD kuvapaneeli funktsioonid ja funktsioonid | |
| Parameeter | Väärtus |
| LCD režiim | a-Si TFT/läbilaskev |
| Värv | 16.7M |
| Ekraani eraldusvõime | 800*RGB*480 |
| Kontuuri mõõde | 88.2(W)*155.2(H)*4.75(T) |
| Aktiivne piirkond (AA) | 77.232*(W)*137.52(H) |
| Pixel Pitch | 0.1719(H)x 0.1609(V) |
| Pikslite paigutus | RGB - vertikaalne triip |
| Vaatamise suund | Kell 6 |
| Kuvamisrežiim | Tavaliselt VALGE |
| IC-paketi tüüp | COG |
| MPU liides | 24-bitine süsteem paralleelne |
| Taustvalgustus | Valge LED-3*7 |
Elektrilised omadused
|
Üksus |
Sümbol |
Üksus |
Väärtus |
Üksus |
||
|
Min |
Tüüp |
Max |
||||
|
Toitepinge |
DVDD |
V |
3.0 |
3.3 |
3.6 |
|
|
AVDD |
V |
9.9 |
10 |
10.1 |
|
|
|
VGH |
V |
12 |
15 |
23 |
- |
|
|
VGL |
V |
-12.0 |
-7.0 |
-5.0 |
|
|
|
Sisendsignaal |
VCOM |
V |
TBD |
3.4 |
TBD |
|
|
Töötavad |
TOP |
kraadi |
-20 kuni |
|
+70 |
|
Märkused:
1. VGH on TFT-värava tööpinge.
2. VGL on TFT-värava tööpinge. VGL-signaali madalpinge tase peab kõikuma Vcom-iga samas faasis.
Füüsiline suurus
PIN-koodi määratlus
| PIN: NAME | |||
| 1 | AGND | 31 | VSD |
| 2 | AVDD | 32 | REŽIIM3 |
| 3 | VCC | 33 | RSTB |
| 4 | R0 | 34 | STBYB |
| 5 | R1 | 35 | SHLR |
| 6 | R2 | 36 | VCC |
| 7 | R3 | 37 | UPDN |
| 8 | R4 | 38 | GND |
| 9 | R5 | 39 | AGND |
| 10 | R6 | 40 | ACDD |
| 11 | R7 | 41 | VCOMin |
| 12 | G0 | 42 | DITH |
| 13 | G1 | 43 | NC |
| 14 | G2 | 44 | NC |
| 15 | G3 | 45 | V10 |
| 16 | G4 | 46 | V9 |
| 17 | G5 | 47 | V8 |
| 18 | G6 | 48 | V7 |
| 19 | G7 | 49 | V6 |
| 20 | B0 | 50 | V5 |
| 21 | B1 | 51 | V4 |
| 22 | B2 | 52 | V3 |
| 23 | B3 | 53 | V2 |
| 24 | B4 | 54 | V1 |
| 25 | B5 | 55 | NC |
| 26 | B6 | 56 | VGH |
| 27 | B7 | 57 | VOC |
| 28 | DCLK | 58 | VGC |
| 29 | DE | 59 | GND |
| 30 | HSD | 60 | NC |
Meie LCD-paneelide rakendused:
Meie tooteid kasutatakse laialdaselt:
- Pangamasinad
- Suhtlusvahendid
- Kodumasinad
- Auto instrumendid
- Mobiiltelefonid
- Video uksetelefonid
- E-raamatud
- Mobiilseadmete laos
- MP5 mängijad
- Tahvelarvutid
- GPS-navigaatorid
Lisateabe saamiseks meie TFT LCD mudelite (sh suurus, eraldusvõime, heledus, töötemperatuur või eluiga) kohta võtke minuga ühendust.
Miks valida meid?
- Üle 6-aastane kogemus LCD-ekraanide uurimis- ja arendustegevuse ning tootmise alal.
- Kõrgelt koolitatud ja kogenud insenerid, kes on spetsialiseerunud LCD- ja LCM-lahendustele.
- Professionaalne meeskond, kes on pühendunud tõhusate ja optimeeritud kuvalahenduste pakkumisele.
