1,54-tolline ruudukujuline LCD-ekraani moodul



ENH-TV0154C016Kirjeldus



1. Mida andmeleht teile spetsifikatsioonide kohta ei ütle?

The1,54-tolline ruudukujuline LCD-ekraani moodulon ehitatud ümber 240×240 IPS paneeli. Diagonaaliga 1,54 tolli annab see umbes 220 PPI. Võrdluseks, 1,3-tolline 240 × 240 ekraan on umbes 260 PPI, kuid 0,24-tolline lisadiagonaal tähendab, et 1,54-tolline versioon on normaalse nägemisega inimestele palju lihtsam lugeda. Klient, kes valmistas eakatele suunatud treeningujälgijat, muutis 1,3 tollilt 1,54 tollile just seetõttu, et nende testikasutajad kaebasid silmade väsimise üle.

Ruudukujuline 1:1 kuvasuhe – 27,7 mm × 27,72 mm aktiivne ala – ei ole trikk. Proovisime 240 × 320 ristkülikukujulist paneeli samas mehaanilises ümbrises. Tulemus: raisatud ruum külgedel ja kasutajaliides, mis tundus kitsas. Ruuduga saate mõlemas suunas 27,7 mm. Seetõttu on ruudukujulisest vormist saanud ümmarguste kellakujuliste ekraanide de facto standard, kuigi aktiivne ala on ruudukujuline – ümmargune mask asub selle sees ja lisanurgad on raami poolt peidetud.

IPS vaatenurk.Tehnilised andmed näitavad 80 kraadi igas suunas. Mida see praktikas tähendab: kui kasutaja vaatab nutikella 45-kraadise randme kaldenurgast, siis kontrast ei muutu. Testisime seda kõrvuti TN-paneeliga; erinevus on dramaatiline. Silmade kõrgusele paigaldatud armatuurlaual (nagu auto keskekraan) on IPS kohustuslik – operaatorid näevad ekraani altpoolt.

ST7789V2 draiver.See kiip on olnud juba aastaid, mistõttu me seda kasutame. Erinevalt uuematest draiveritest, millel on poolvalmis lähtestamisjärjestused, on ST7789V2 käsukomplekt dokumenteeritud kuni viimase viivituseni. Kiibil olev GRAM mahutab kogu 240 × 240 kaadri, seega pole välist RAM-i vaja. Oleme näinud, et harrastajad sõidavad selle ekraaniga 8-kontaktilise ESP-01S-iga – paralleelliidesega kuvariga seda teha ei saa.

Kolm LED-i paralleelselt.Miks paralleelselt jadade asemel? Kuna valgete LED-ide päripinge on umbes 3,0 V. 3,3 V või 5 V toide võib juhtida kolme paralleelset LED-i ühe takistiga. Seeriale oleks vaja 9V, mis vajaks võimendusmuundurit. Paralleel annab ka liiasuse: kui üks LED ei avane, põlevad ülejäänud kaks endiselt. Akutoitega meditsiiniseadet ehitav klient palus seda spetsiaalselt pärast seda, kui konkurendi seeria LED-ekraan kaotas ühe LED-i rikke tõttu poole oma heledusest.

Polarisaatorivirn: ülemine matt 7 kraadi, alumine läikiv 83 kraadi.Matt pool on kasutaja poole. See vähendab kontorivalgustite ja päikesevalguse peegeldusi – see on välistingimustes kantavate seadmete jaoks ülioluline. Läikiv kiht on suunatud taustvalgustuse poole, maksimeerides valguse läbilaskvust. Tulemuseks on kontrastsus 900–1000:1. Mõõtsime seda Konica Minolta CS-200-ga; see pole turunduslik rämps.

paksus 1,9 mm.See on mooduli kogukõrgus, sealhulgas FPC jäikus, kuid mitte FPC paksus. Tavalise nutikella jaoks on see piisavalt õhuke, et jätta ruumi 400–500 mAh akule. Mõned kliendid on küsinud 1,5 mm – saame seda teha jäikuse eemaldamisega, kuid siis muutub FPC hapraks. Soovitame tarbekaupade jaoks 1,9 mm ja tööstuslikuks kasutamiseks 2,0 mm.

---

2. Kus me oleme näinud, et see ekraan tegelikult töötab

Me ei loetle lihtsalt rakendusi – oleme tarninud neile tõelistele klientidele:

Nutikellad ja treeningujälgijad.Laste nutikella klient kasutab 1,54-tollist ruudukujulist paneeli, kuna see sobib nende standardse kella korpuse disainiga. 240 × 240 eraldusvõime on piisav kella sihverplaadi, helistaja ID ja põhilise treeningstatistika jaoks. IPS tähendab, et laps näeb jooksmise ajal ekraani.

Kaasaskantavad meditsiiniseadmed.Pulssoksümeetri tootja valis selle mooduli, kuna kõrge kontrastsus (900:1) muudab vere hapnikunäidud loetavaks hämarates haiglaruumides. 1,54-tolline suurus mahub õe vööl olevasse kabuuri.

Targa kodu juhtpaneelid.Termostaadifirma kasutab ruudukujulist ekraani, et kuvada kõrvuti temperatuuriringi ja õhuniiskusnäidikut. Ruudukujuline kuvasuhe võimaldab neil vältida kerimist.

Tööstuslikud käeshoitavad terminalid.Kalibreerimistööriistade valmistaja vajas ekraani, mis töötab vahemikus -20 kraadi kuni +70 kraadi. Testisime 100 ühikut +70 kraadi juures 72 tundi – ei mingit virvendust ega värvinihet. Nad tellisid 5000 ühikut.

Kohvimasinad.Espressomasina tootja pani 1,54-tollise ruudukujulise ekraani pöördnupu sisse. Kasutaja pöörab retseptide valimiseks nuppu ja ekraanil kuvatakse temperatuurikõver. Ringikujuline kasutajaliides sobib ideaalselt ruudu aktiivsesse piirkonda.

DIY ja haridus.STEM-komplekti müüja kasutab seda moodulit koos ESP32-ga. Nad valisid selle, kuna ST7789V2 toetab TFT_eSPI teek juba karbist – pole vaja kirjutada madala taseme draivereid.

Üks rakendus, mis meid üllatas: klient ehitas selle kuvariga kaasaskantava ostsilloskoobi. 240 × 240 eraldusvõime on piisavalt kõrge, et näidata loetavate ruudustikujoontega 200-punktilist lainekuju. Mitte see, milleks me selle kavandasime, kuid see töötab.

---

3. Mida oleme kohandamise kohta õppinud

Oleme tehas, mitte turustaja. Kui küsite midagi kohandatud, muudame tegelikult tootmisliini.

FPC kohandamine– Standardne FPC on 24 kontaktiga, 0,5 mm sammuga, alumine väljund. Oleme teinud külgväljapääsuga FPC-sid nutikate rõngaste jaoks, pikki sabasid (kuni 200 mm) seadmetele, mille peamine PCB on ekraanist kaugel, ja isegi kohandatud kuldseid sõrmekujusid konkreetsete kaubamärkide ZIF-pistikutele. Tööriistade töötlemine võtab aega 3–4 nädalat ja maksab olenevalt keerukusest umbes 800–800–1500.

Puutepaneeli integreerimine– Lisame mahtuvusliku puutetundlikkuse, kasutades kontrollereid FT3267 või CST816. Lisatud paksus: ~0,6mm. Üks nutika peegli juhtpaneeli valmistav klient vajas õhuvahe kõrvaldamiseks optilist sidumist – see parandas päikesevalguse loetavust umbes 40%, kuid lisas ajakavale kaks nädalat. Minimaalne puudutustellimus on 1000 ühikut.

Katteklaas– Pimestamisvastase (AG) või sõrmejäljevastase (AF) kattega karastatud klaas. Oleme teinud ka siiditrükitud logosid ja ääriseid. Kohandatud klaasitööriistade valmistamine võtab aega 4–5 nädalat.

Heledus– Standard on 400 cd/m². See sobib siseruumides kasutamiseks. Välistingimustes kasutatava pihuseadme jaoks pakume versiooni 1000 cd/m². See kasutab samu kolme LED-i, kuid erineva optilise filmikihiga ja agressiivsema LED-vooluga (ikka 20mA LED-i kohta, kuid kile on tõhusam). 1000 niti versioon maksab umbes 15% rohkem.

Liides– 4-juhtmeline SPI on standardvarustuses. Samuti oleme loonud 3-juhtmelise SPI-d tihvtipiiranguga konstruktsioonide jaoks ja 8-bitise MCU paralleelse pärandsüsteemide jaoks, millel pole SPI-d. Iga liidese muudatus nõuab erinevat draiveri IC-konfiguratsiooni ja eraldi tootmisprotsessi.

Töötemperatuur– Standard on -20 kraadi kuni +70 kraadi. Auto- või väliseadmete jaoks pakume laiendatud vahemikku -30 kraadist kuni +80 kraadini. See nõuab LCD vedeliku (laiema temperatuuriga nematika) ja polarisaatoriliimi vahetamist. Laiendatud versioon lisab mooduli maksumusele umbes 10%.

Minimaalsed tellimuse kogused– Standardmoodulid: 1000 tk. Kohandatud moodulid: 3000 tükki (kuid pilootprojektide osas saame läbi rääkida). Näidised: 1-5 tk alati laos. Näidistasu on nominaalne ja tootmistellimuse alusel tagastatakse täielikult.

---

4. Mõned numbrid, mis ei ole turunduslikud

Kontrastsuse suhe:900–1000:1. Mitte 2000:1. See on aus.

Heledus:tüüpiline 400 cd/m². Mitte 800, kui te ei maksa suure heledusega valiku eest.

Energiatarve:Loogika 10–15 mA 3,3 V juures. Taustvalgus 60 mA 3,0 V juures. Puhkerežiim alla 10 µA.

Kasutusiga:Taustvalgustus on hinnatud 20 000 tundi järjest (kuni 50% heledusega). See on umbes 8 aastat 8-tunnist igapäevast kasutamist – tarbekaupade jaoks enam kui piisav.

FPC paindlik eluiga:1000 tsüklit 5 mm raadiusega. Testime iga partii mootoriga paindetesteriga.

---

5. Meie tehtud vead (nii et te ei pea seda tegema)

Viga nr 1: eeldades, et kõik ST7789V2 lähtestamisjärjestused on samad.Nad ei ole. Käskude järjekord ja viivitus pärast väljalülituskäsku on olulised. Pakume STM32 ja Arduino jaoks kontrollitud lähtestamisjärjestust C-vormingus. Kopeerige see täpselt. Klient püüdis viivitusi "optimeerida" ja sai mõne sekundi pärast ekraani, mis külmus. Meie koodi juurde naasmine parandas selle.

Viga nr 2: FPC jäikuse asetamine paindejoonele liiga lähedale.Varasemate partiide puhul algas jäikus väljapääsust vaid 1 mm kaugusel. Kliendid, kes voldisid FPC-d kitsaks kantavateks rõivasteks, tekitasid mõranemisjälgi. Disainisime ümber 5 mm ohutusvaruga ja nüüd katsetasime iga partii 5 mm raadiusega paindumisega.

Viga nr 3: 0,02 mm aktiivse ala asümmeetria ignoreerimine.Aktiivne ala on 27,7 mm lai ja 27,72 mm kõrge. See 0,02 mm erinevus tuleneb pikslite sammust (0,115 mm vs 0,1155 mm). See on silmale nähtamatu, kuid ühe kliendi mehaanikainsener mõõtis selle mikromeetriga ja sattus paanikasse. Nüüd loetleme selle selgesõnaliselt, et vältida segadust.

---

6. Mida ma esmakordsele ostjale ütleksin?

Esmalt tellige näidised. Katsetage neid oma tegelikus korpuses. Painutage FPC soovitud raadiusele. Mõõtke heledust oma töötemperatuuril. Seejärel helistage meile küsimustega.

Kui vajate kohandatud FPC-d, saatke meile oma mehaaniline joonis. Vaatame selle tasuta üle ja ütleme teile, kas painderaadius on ohutu või tekivad jäljed.

The1,54-tolline ruudukujuline LCD-ekraani moodulei ole toretsev. Sellel pole ümaraid nurki ega ülikõrget eraldusvõimet. Kuid see töötab, see on hästi dokumenteeritud ja oleme lahendanud tootmisprobleemid üle 20 000 ühiku. Andmelehe, näidise või hinnapakkumise saamiseks võtke ühendust meie insenerimeeskonnaga. Kui mainite seda artiklit, vaatan teie FPC paigutuse isiklikult üle.





● OEM & ODM ● MOQ puudub ● LAOS olevad NÄIDID ● TESTPLAAL VALIKULINE

















SPETSIFIKATSIOONID

ITEM	MÕÕDE	ÜHIK
Suurus	1.54	tolli

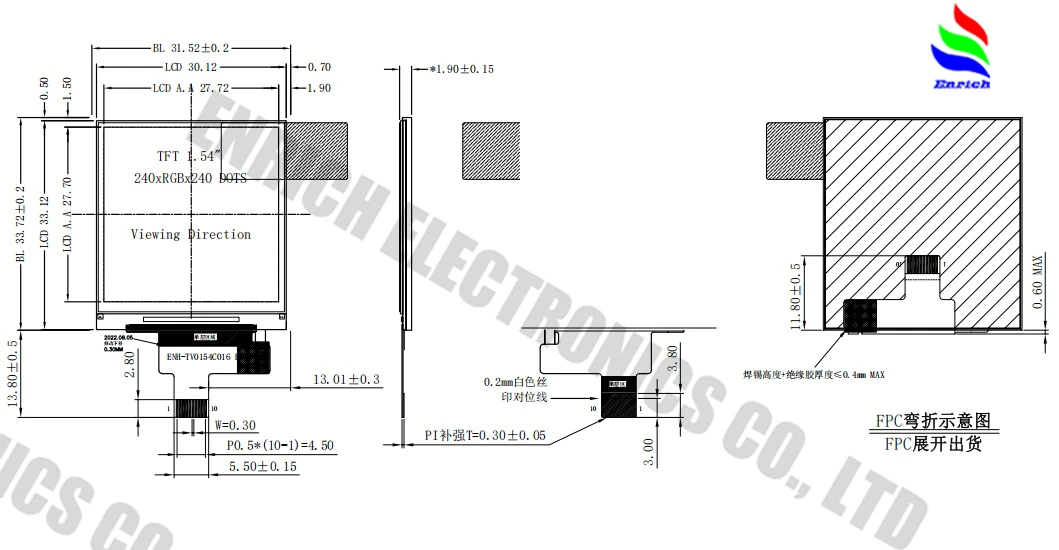

Kontuuri mõõde	33.72x31.52x1.9	mm
Töötemperatuur	-20 kraadi - +70 kraadi	kraadi
Säilitustemperatuur	-30 kraadi - +80 kraadi	kraadi
Resolutsioon	240x240
