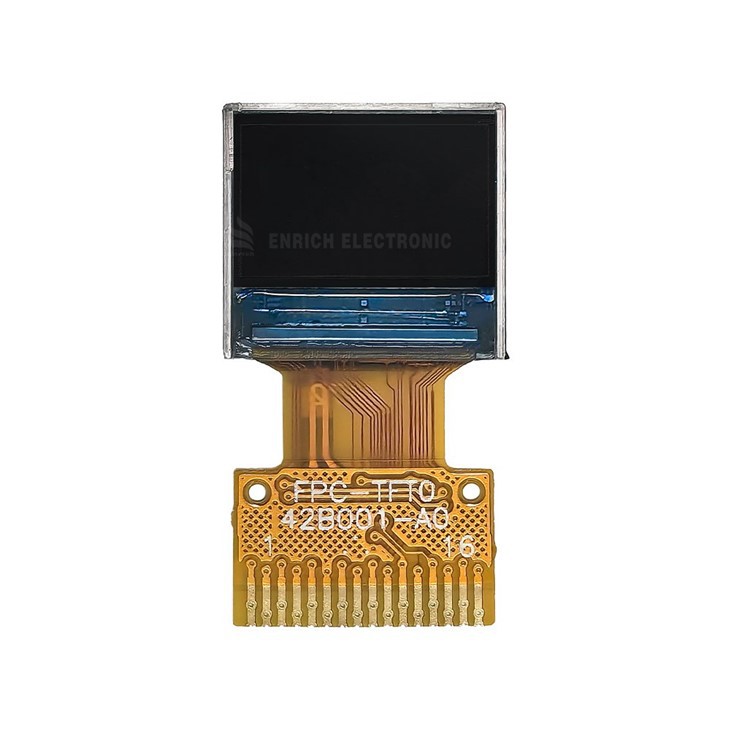

0,42-tolline TFT LCD moodul

ENH-TV0042A002Kirjeldus



Parameetrite arutelu

eraldusvõime 96×54.0,42{9}}tollisel aktiivsel alal (ligikaudu 9,22 mm lai ja 5,18 mm kõrge) annab 96 × 54 horisontaalselt umbes 265 PPI. See on märgatavalt teravam kui paljud 1,x-tollised kantavad seadmed. Kuvasuhe – ligikaudu 16:{11}} langeb kokku tavaliste video pisipiltide proportsioonidega. Praktikas piisab 96 veerust kolme kuni nelja tähtnumbrilise märgi ja väikese ikooni jaoks, mis muudab ekraani sobivaks numbrite (glükoos 5,6, aku 96%, temp 23,5 kraadi) või lühikeste olekustringide jaoks.

ST7735P3 draiver.See draiver sisaldab kiibil asuvat GRAM-i (tavaliselt 132 × 162 × 18 bitti) ja käsitleb 96 × 54 ilma välise kaadripuhvrita. Sisseehitatud GRAM eemaldab vajaduse kalli välise RAM-kiibi järele, mis on suure mahuga seadmete, näiteks TWS-i laadimiskorpuste puhul tõeline kulu. SPI hoiab kontaktide arvu madalana: CLK, MOSI, CS, DC (ja RESET valikuline) -, see tähendab 4 kuni 5 signaali pluss toide ja maandus.

Aktiivne ala ja piirjoon.12,32 × 12,09 × 1,5 mm mooduli kuju on sisuliselt miniruut. Aktiivne ala on 9,22 × 5,18 mm. See jätab piisavalt raami mehaaniliseks toeks, jäädes samas piisavalt väikeseks seadmete jaoks, mis mahuvad 20–25 mm läbimõõduga korpusesse - täpselt see, mida paljud TWS-i laadimisümbrised ja nutikad rõngad nõuavad.

IPS-i vaatamise suund."Täielik vaatenurk" või "Kõik" on olulised, kui kasutaja vaatab laadimisümbrist küljelt või randmepaela nurga alt. Igas suunas 80-kraadine koonus tagab, et ekraan jääb loetavaks ka siis, kui kasutaja seda otse ei vaata. See pole lihtsalt mugavus; õues või liikumisel kasutatavate seadmete puhul mõjutab see otseselt kasutatavust.

4-juhtmeline SPI.96 × 54 puhul on maksimaalne teoreetiline SPI ribalaius ~ 10–20 MHz (praktiline) piisav täisekraanil värskendamiseks kiirusel tunduvalt üle 30 kaadrit sekundis. Reaalse kasutajaliidese stsenaariumide korral - aku ikoon, protsent, väike animatsioon - on siini harva küllastunud. Madal kontaktide arv tähendab PCB-de lihtsamat marsruutimist ja väiksemaid FPC-pistikuid, mis tähendab madalamaid koostekulusid, mis on tarbijale kantavate seadmete puhul vaieldamatu tegur.

2. Põhifunktsioonid ja funktsionaalsed eelised

Ülikompaktne jalajälg.Mooduli kogupindala on umbes 150 mm² -, mis ei ole palju suurem kui roosakas nael. Meie saadetistest on seda suurusklassi enim otsinud TWS-i kõrvaklappide laadimisümbriste, nutikate rõngaste, kompaktsete meditsiiniliste lugejate ja tööstuslike mikroandurite disainerid.

Manustatud GRAM.Välist RAM-i pole vaja. Suuremahulise toote puhul vähendab välise mälukiibi eemaldamine tootematerjalide kulusid ligikaudu 0,30–0,80 dollari võrra ühiku kohta, mis muutub oluliseks 100 000 ühiku puhul.

Tõhus liides.4-SPI siin kasutab ainult nelja aktiivset signaali. Disainides, kus iga GPIO on oluline (nt madala kontaktide arvuga MCU-d kõrvaklappide ümbristes), on see suur eelis.

Standardiseeritud draiver.ST7735 draiverite seeria on levinud nii tootjakogukondades kui ka tööstusdisainilahendustes. Saadame ka täielikud lähtestamisjärjestused STM32, ESP32, Arduino ja 8051 jaoks. Paljud insenerid saavad meie eeltestitud koodi kasutades ekraani integreerida ühe päeva jooksul.

Kestvaks ehitatud varustus.Selle mooduli jaoks garanteerime vähemalt 10 aastat pidevat tarnimist pärast toote turuletoomist – see lubadus on suunatud meditsiini- ja tööstusklientidele, kes vajavad pikaajalist stabiilsust.

RoHS-i vastavus.Kogu moodul vastab RoHS ja REACH standarditele, mis on nõutavad EL saadetiste ja meditsiiniseadmete vastavuse tagamiseks.

3. Kasutusalad

Järgmistes jaotistes on meie saadetiste andmete põhjal loetletud, kus meie kliendid seda moodulit tegelikult kasutavad.

TWS kõrvaklappide laadimisümbrised.0,42-tolline suurus mahub kenasti kompaktsete kõrvaklappide akude kaane või esikülje sisse. Tüüpiline kasutus: aku protsendi kuvamine vasaku/parema nupu jaoks, korpuse aku tase, Bluetoothi ​​sidumise olek ja laadimisanimatsioon. 96×54 eraldusvõime ja 16:9 kuvasuhe ühtivad kenasti väikeste olekuikoonidega.

Nutikad sõrmused.Kantaval rõngal on äärmiselt kitsas siseruum, sageli vaid 15–18 mm siseläbimõõt. 12,32 × 12,09 × 1,5 mm moodul libiseb sellistesse kujundustesse kergemini kui 0,7-tollised alternatiivid. Rakendused hõlmavad südame löögisageduse tsoonide, sammude edenemise või helistaja ID kuvamist.

Mikromeditsiinilised lugejad.Pihushoitavad glükoosimonitorid, sõrmeotsa pulssoksümeetrid ja kompaktsed kehatemperatuuri lugejad saavad kasu vähesest energiatarbimisest (tavaliselt ~20–40 mA taustvalgus) ja teravast numbriekraanist. Töövahemik -20 kraadi kuni +70 kraadi toetab välikasutust.

Tööstuslikud andurid.Temperatuuri-/niiskusmõõturid, väikesed manomeetrid ja kaasaskantavad kalibreerimistööriistad kasutavad neid kuvasid seadme oleku kuvamiseks. Jootetüüpi FPC püsib kindlalt seadmetes, mis kogevad lööki või vibratsiooni.

DIY manustatud projektid.4-SPI liides ja saadaolevad koodinäited STM32, ESP32 ja Arduino jaoks muudavad mooduli populaarseks valikuks kaasaskantavate andmelogerite ja miniatuursete mõõteriistade jaoks.

IoT serva seadmed.Seda moodulit saab kasutada iga andurisõlm, mis vajab otsest kuva "mis on praegu väärtus". Toitehaldus on paindlik: puhkerežiimi vool on alla 10 µA, võimaldades tootel nõudmisel teavet esitada ilma ooterežiimis akut tühjendamata.

Tarbekaupade tarvikud.E-vedeliku tasemed aurustitel, mikrofoni akuekraanid kaasaskantavatel salvestitel ja muud väikesed tarvikud kasutavad moodulit suuruse ja madala hinna tõttu.

Hiljutised tööstusharu aruanded märgivad, et väikesed TFT-ekraanid vahemikus 0,7–2,0 tolli peavad tasakaalustama suurust, loetavust, võimsust ja vastupidavust - meie 0,42-tolline IPS-variant vastab mitme tootekategooria puhul nendele nõuetele.

4. Toote üksikasjad ja visuaalsed omadused

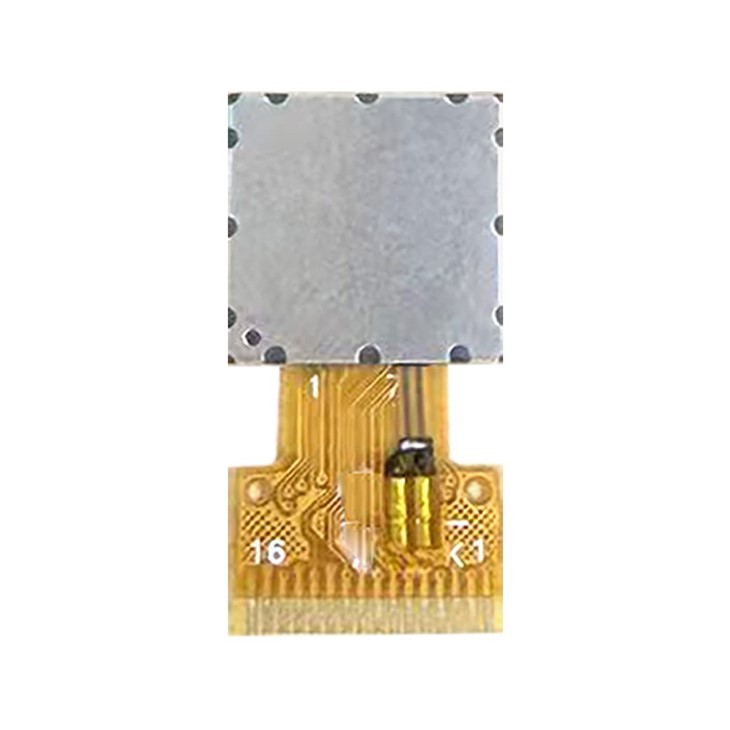

Moodul kasutab ajootmistüüpi FPC, tavaliselt 16 tihvti 0,5 mm sammuga. ZIF-pistikut pole vaja - FPC on ette nähtud käsitsi või kuumariba jootmiseks otse host PCB-le. Ühekordse väikese helitugevusega meditsiiniseadme puhul vähendab see pistiku maksumust. Suuremahulise TWS-korpuse puhul on valimise ja asetamise kokkupanek lihtne, kui paigutuspasta šabloon ja tagasivooluprofiil on õigesti seadistatud.

Taustvalgus.Üks valge LED juhib taustvalgustust. Standardne heledus on 350 cd/m², mis on mugav siseruumides kasutamiseks ja piisavalt nähtav kontori- või koduvalgustuses. Rakenduste jaoks, mis vajavad eredamat taustvalgustust -, näiteks igapäevaseks õues kandmiseks mõeldud seade -, pakume kohandatud heleduse suurendamise võimalusi kuni 600–1000 cd/m², kuigi sellega kaasneb veidi suurem energiatarve ja lühem LED-i kasutusiga.

Polarisaator ja optika.IPS-klassi polarisaatoripakk tagab täieliku vaatenurga, kuid sisaldab standardvarustuses ka pimestamisvastast pinnatöötlust. See vähendab juhtruumide või valgusküllaste kaupluste ülavalgustite peegeldusi, säilitades samal ajal kasutajaliidese elementide piisava kontrasti. Kontrastsuhe 800:1 tagab, et tekst ja sümbolid eralduvad taustast puhtalt.

Valikuline katteklaas.Lisada saab karastatud klaasist läätse, millel on pimestamisvastase (AG), sõrmejäljevastase (AF) või siiditrükiga logo kaunistus. Optiline sidumine kõrvaldab õhuvahe klaasi ja paneeli vahel, parandades päikesevalguse loetavust ja vältides kondenseerumist.

Mahtuvuslik puudutus.0,42-tolliste ekraanide puhul on puutetundlik integreerimine võimalik, kuid kasutajaliidese piiratud pindala tõttu vähem levinud. Toetame mahtuvusliku puuteülekatte integreerimist, kasutades kontrollereid FT3267 või CST816; Saadaval on ka kohandatud puutetundlik FPC. Enamik meie 0,42-tollistest klientidest jätavad aga puudutused vahele ja toetuvad aku tööea säilitamiseks füüsilistele nuppudele või rakendusepõhistele juhtnuppudele.

5. Kvaliteedi tagamine

RoHS-iga ühilduv (pliivabad materjalid)

Vastab REACH-määrusele (ELi kemikaaliohutuse standardid)

ISO 9001:2015 (kvaliteedijuhtimine)

ISO 14001:2015 (keskkonnajuhtimine)

6. Kohandusteenused

Kohandamise kategooria	Valikud
FPC kohandamine	Pikkus (15 mm kuni 200 mm), väljumissuund (alumine/külg/kohandatud nurk), pistiku tüüp (ZIF/tihvti päis/kohandatud jootmispadjad), kinnitusavad, kuldse sõrme mõõtmed. Tööriistad ~3-4 nädalat.
Katteklaas	Karastatud AG/AF katted, siiditrükiga logod, optiline liimimine välistingimustes kasutamiseks. ~4-5 nädalat tööriistatööd.
Puudutage valikut Paneel	Mahtuvuslik (FT3267 / CST8xx) ~0,6-0,8mm lisatud paksus; mahtuvuslik on tundlikum, kuid kulukam. Kinnastega ühilduvate tööstusdisainilahenduste jaoks on saadaval takistuslik puudutus.
Heledus	Standardne 350 cd/m². Suure heledusega versioonid kuni 800–1000 cd/m².
Liides	4-juhtmeline SPI jääb standardseks . 3juhtmega SPI võimalik; MCU 8-bitine paralleel on saadaval pärandkujunduse jaoks.
Töötemperatuur	Standardne -20 kraadi kuni +70 kraadi . Saadaval on pikendatud -30 kraadi kuni +80 kraadi (LCD vedeliku ja liimi vahetus).

Kas olete valmis integreerima 0,42-tollise TFT LCD-mooduli?

0,42-tolline suurus asub ainulaadsel ristumiskohal: see on piisavalt suur, et kuvada tähenduslikku olekuteavet, kuid piisavalt väike, et see mahuks toodetesse, kus iga millimeeter loeb. 96 × 54 eraldusvõime, 4-SPI-liides ja IPS-tehnoloogia annavad kokku praktilise ehitusploki TWS-i laadimiskorpuste, nutikate rõngaste, meditsiiniliste lugejate ja tööstuslike andurite jaoks.

Andmelehe, tellimuse näidise saamiseks või oma FPC ja katteklaasi kohandamisvajaduste arutamiseks võtke ühendust otse meie insenerimeeskonnaga. Meil on piisavalt varusid näidis-suuruste tellimuste jaoks ja oleme valmis teid toetama alates esialgsest prototüübi testimisest kuni mahutootmiseni.







● OEM & ODM ● MOQ puudub ● LAOS olevad NÄIDID ● TESTPLAAL VALIKULINE

















SPETSIFIKATSIOONID

ITEM	MÕÕDE	ÜHIK
Suurus	0.42	tolline
Kontuuri mõõde	12.32x12.09x1.5	mm
Töötemperatuur	-20 kraadi - +70 kraadi	kraadi
Säilitustemperatuur	-30 kraadi - +80 kraadi	kraadi
Resolutsioon	96x54
