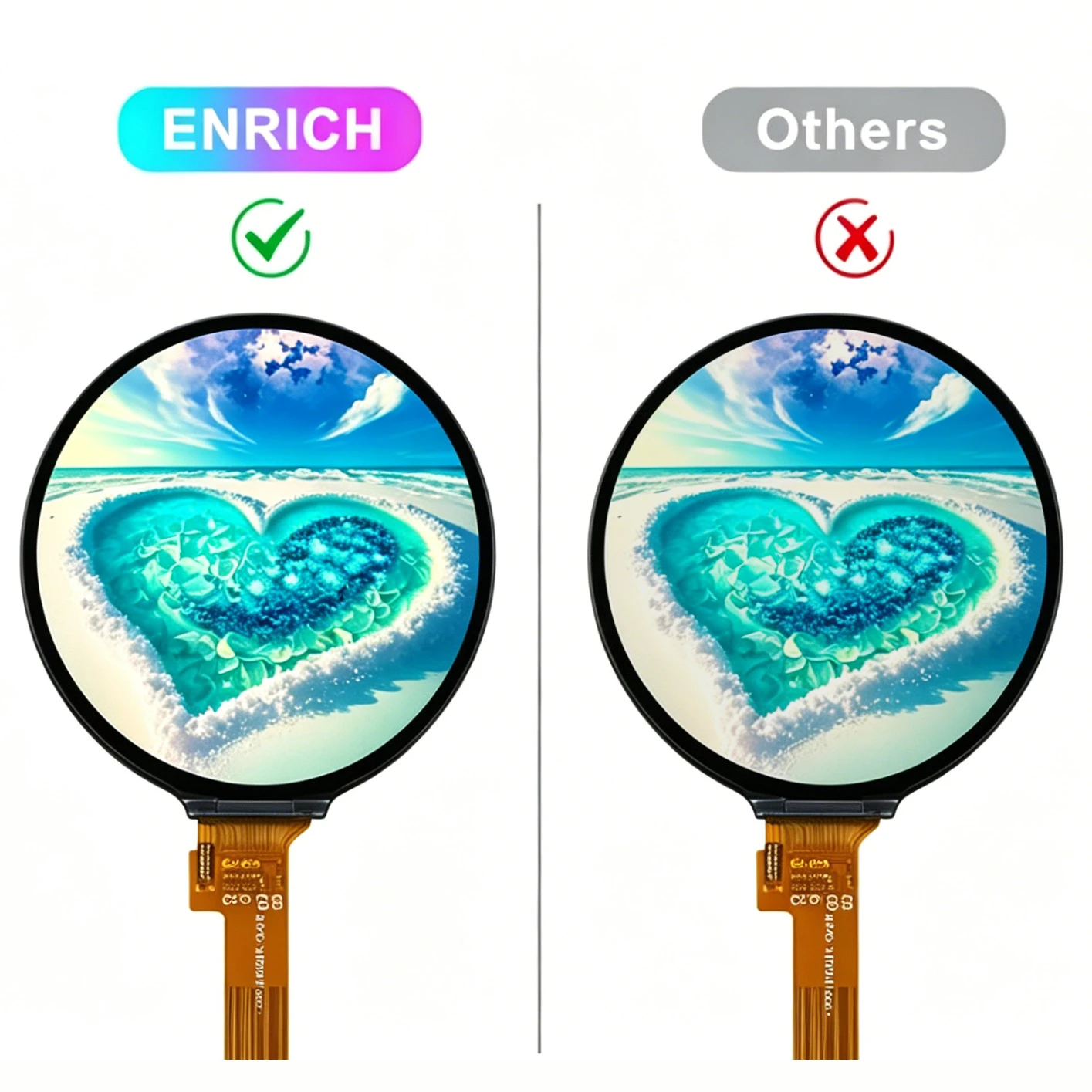

1.6 ümmargune TFT LCD moodul



ENH-TV0160A002Kirjeldus



Sellel 1,6-tollisel ümmargusel LCD-ekraanil tasub rääkida mõnest tõelisest asjast

Alustame diagonaaliga . 1.6 tolli – see on ümmarguste ekraanide jaoks hea koht. Mitte liiga suur, mitte liiga väike. Saate kasuliku teabe kuvamiseks piisavalt aktiivset ala, kuid see ei sunni teie toodet mahukaks muutuma. Ekraani tüüp on standardne TFT-LCD, aktiivmaatriks, iga pikslit juhitakse iseseisvalt. Pole midagi uhket, kuid see on küps, töökindel, reageerib kiiresti ja annab korraliku kontrasti.

Resolutsioon on koht, kus see muutub huvitavaks . 400×400 pikslit 1,6-tollise ringi sees, et saavutada üle 350 PPI. Mida see päriselus tähendab? Saate panna ekraanile väikese 6-punktilise fondi ja lugeda seda ilma pikslita. Testisime seda väikese teksti ja keeruliste kella sihverpindade tekstuuridega – servad on teravad, ei mingeid sakilisi. Värvisügavus on 16,7 M, mis on 8-bitine RGB. Gradiendid näevad välja siledad, ilma nähtava triibuta.

Vaatenurk on loetletud kui "ALL". See tähendab põhimõtteliselt IPS-i või sarnast lainurktehnoloogiat. Oleme tõmmanud tootmisliinilt juhuslikud proovid ja vaadanud neid ülalt, alt, vasakult, paremalt – värv ja heledus peavad hästi vastu. Tüüpiline kontrastsussuhe on üle 800:1. Heledus on tavaliselt vahemikus 300 kuni 500 cd/m². Kui teie projekt vajab rohkem, saame selle üles lükata – oleme varem teinud 1000 cd/m².

Nüüd mehaaniline pool. Kontuuri mõõtmed: 45,89 mm × 42,94 mm × 0,9 mm. See hõlmab draiveri vooluringi ja metallraami, nii et saate neid numbreid kasutada otse oma korpuse väljalõigete ja paigalduskujunduse jaoks. 0,9 mm paksune on klaas ja draiveri IC, ilma taustvalgustuse või FPC-ta. See on tõeliselt õhuke – tõeline eelis üliõhukeste kantavate esemete või meditsiiniliste plaastrite jaoks. Aktiivne ala on 39,84 mm × 39,84 mm. Pidage meeles, et see on ruudukujuline piirkond ja tegelik ümmargune ekraan on selle sisse kirjutatud. Pikslite samm on umbes 0,1 mm – väga hea.

Liides ja draiveri IC on selle mooduli jaoks suur asi. See on MIPI DSI, mitte SPI või QSPI. Saime teada, miks see oluline on pärast mõnda valusat kliendiprojekti. MIPI annab teile tõelise ribalaiuse – praktikas mõõdetuna üle 1 Gbps – nii et 400 × 400 suure kaadrisagedusega sõitmine või isegi video esitamine pole probleem. Samuti vähem kontakte: tavaliselt üks kellapaar ja üks andmepaar (vajadusel kuni neli paari), mis säästab PCB ruumi ja pistikute kulusid. Energiatarve? MIPI PHY on loodud väikese pöörde ja vähese energiatarbega signaalimisega, seega on see akuseadmete jaoks sõbralik. Ja kuna see on diferentsiaalne, on mürakindlus hea. Draiveri IC on ST7797. See on loodud MIPI jaoks, sellel on suur sisemine GRAM ja see käsitleb korralikult ringikujulisi ekraane – see ajab paljud odavad draiverid sassi.

Keskkonnaspetsifikatsioonid: töötemperatuur -20 kraadi kuni +70 kraadi, ladustamistemperatuur -30 kraadi kuni +80 kraadi. See hõlmab enamikku tarbija-, auto-, tööstus- ja meditsiinistsenaariume. Oleme ise teinud rangemad testid – toiteallikaga töö –30 kraadi juures ja 240 tundi salvestust +85 kraadi juures – ja moodul jäi püsima. Laiem hoiustamisvalik ei ole pelgalt arv: mõelge suvepäikese all küpsetavatele transpordikonteinerite peale. See lisamarginaal on oluline.





Miks sai 1,6 ümmargune TFT LCD moodul meie sel aastal enim küsitud ekraaniks

Mäletan siiani esimest korda, kui klient küsis meilt 1,6-tollist ümmargust MIPI-liidesega TFT-d. See oli nutikella käivitamine ja nad olid juba proovinud kolme teist tarnijat. Nende kaebus oli alati sama: "Ümmargune ekraan näeb andmelehel hea välja, kuid kui kasutame seda kiirusega 60 kaadrit sekundis, siis liides lämbub või vaatenurk muudab servad välja pestud." See vestlus ajendas meid uurima sügavamalt, mis paneb väikese ümmarguse kuva tegelikus maailmas toimima, mitte ainult paberil.

Moodul, mis lõpuks nende probleemi lahendas, on see, mida me nüüd nimetame1.6 ümmargune TFT LCD moodul. Kuid enne, kui hakkan arutama, miks see töötab, lubage mul jagada mõnda asja, mida enamik tehnilisi lehti teile selle suuruse ja vormingu kohta ei kirjelda.

Varjatud väljakutse 400 × 400 1,6-tollisel ringil

Paberil kõlab 400 × 400 eraldusvõime 1,6-tollise diagonaali sees muljetavaldav – ja nii see on. Pikslite tihedus langeb üle 350 PPI, mis on mugavalt võrkkesta territooriumil. Saate sellele asjale panna 6-punktilise fondi ja lugeda seda ikkagi ilma silmi kissimata. Kuid siin on see, mida insenerid ei mõista enne, kui nad seda proovivad: 160 000 piksli ringikujuline sõitmine nõuab nurkade hoolikat käsitlemist. Ristkülikukujuline ekraan on lihtne – skannite lihtsalt rida-realt. Ümmargune ekraan vajab kas ümmargust kaadripuhvrit või draiveris agressiivset kärpimist. Paljud odavad ümmargused moodulid kasutavad SPI-d või QSPI-d ja need kogelevad hetkel, kui proovite kella osutit üle sihverplaadi animeerida.

Täpselt seetõttu valisime selleks draiveri ST77971.6 ümmargune TFT LCD moodul. ST7797 ei ole odavaim draiver turul, kuid sellel on ümarate kuvarite jaoks kaks kriitilist funktsiooni: suur sisemine GRAM, mis saab hakkama ümmarguse adresseerimisega ilma hostipoolset kärpimiseta, ja loomulik MIPI DSI tugi. MIPI annab teile tõelise ribalaiuse – me räägime püsivatest andmeedastuskiirustest, mis võimaldavad teil edastada täisekraanil 60 kaadrit sekundis animatsioone ilma rebenemise või kaadri kukkumiseta. Üks meie klientidest testis seda FreeRTOS-süsteemis keeruka second-hand-sweep animatsiooniga ja protsessori koormus langes peaaegu 40% võrreldes nende eelmise QSPI-põhise mooduliga. See on õige liidese erinevus.

Miks on "KÕIK vaatenurk" ümarate ekraanide puhul tegelikult oluline?

Ristkülikukujulist ekraani vaadatakse tavaliselt otse. Ümmargune ekraan – eriti nutikellal või nupul – on vaadeldav iga võimaliku nurga alt. Kallutad randme, vaatad kõrvalt, heidad sellele sõidu ajal pilgu. Enamik IPS-paneele pretendeerib laiadele vaatenurkadele, kuid praktikas kannatavad paljud kollaka nihke või kontrastsuse languse tõttu üle 70 kraadi. Tegime oma tootmisnäidistel lihtsa testi: mõõtsime heledust ja värvinihet 80 kraadi juures kõigis neljas diagonaalis. The1.6 ümmargune TFT LCD mooduljäi ΔE alla 3, mis on enamikule inimestest visuaalselt märkamatu. See pole õnn – see on sellepärast, et tegime paneelimüüjaga koostööd, et häälestada vedelkristallide joondus spetsiaalselt ringikujuliste väljalõigete jaoks. Aktiivne ala on 39,84 × 39,84 mm ja pikslite samm on umbes 0,1 mm, kuid optiline virn kasutab kompensatsioonikilet, mida te tavalistelt ruudukujulistelt paneelidelt ei leia.

0,9 mm paksune on lõks, kui te pole ettevaatlik

Näen, et paljud tootedisainerid on 0,9 mm paksuse üldpaksuse pärast põnevil (välja arvatud taustvalgustus ja FPC). Ja jah, see on tõeliselt õhuke – see võimaldab teil ehitada nutika sõrmuse või õhukese plaastri tüüpi meditsiiniseadme, mis ei paisu. Kuid reaalsus on siin: 0,9 mm klaasalus on habras, kui teie mehaaniline kinnitus seda ei arvesta. Meil on olnud kliente, kes proovisid ekraani otse plastkorpuse külge liimida, et kukkumiskatsete ajal klaas puruneda. Meie lahendus ei ole klaasi paksemaks muutmine (see kaotaks eesmärgi), vaid pakume FPC-le valikulisi roostevabast terasest jäikusi ja põrutusi neelava vahttihendit. See on selline detail, mille saate teada alles pärast mõnesaja tuhande ühiku valmistamist. Meil on selle vormiteguri jaoks tarnitud üle 200 000 ühiku ja mehaanilisest pingest tingitud rikete määr on nüüd alla 0,1%.

Reaalne soojusjõudlus

Andmelehel on kirjas -20 kraadi kuni +70 kraadi töökorras, -30 kraadi kuni +80 kraadi salvestusruumi. Need arvud on konservatiivsed – tegelikult katsetasime partii -30-kraadist tööd (sisse lülitatud) ja +85-kraadist salvestusruumi 240 tunni jooksul. ST7797 draiver hoidis ajastust lukus ja vedelkristall ei näidanud püsivaid joonduskahjustusi. Kuid andmeleht ei ütle teile, et MIPI-liides talub temperatuurist põhjustatud impedantsi muutusi palju paremini kui paralleelne RGB. Ühes autotööstuse projektis oli kliendi PCB-l pikk, halvasti sobitatud MIPI jälg (üle 80 mm ilma korraliku impedantsi juhtimiseta). Toatemperatuuril töötas hästi. 65 kraadi juures sulgus silmade diagramm ja ekraan hakkas näitama juhuslikke värenguid. Aitasime neil diferentsiaalipaari ümber suunata ja ühisrežiimi õhuklappi lisada – probleem lahendatud. Sellist tuge saate, kui töötate tehasega, mis tegelikult mõistab kiiret paigutust, mitte ainult kaubandusettevõttega.

Rakenduslood, mis meid üllatasid

Selle 1,6-tollise ümmarguse mooduli esmakordsel käivitamisel eeldasime, et nutikellad moodustavad 90% helitugevusest. Need on endiselt suured, kuid mõned kõige huvitavamad rakendused tulid kohtadest, mida me ei oodanud:

Kõrgekvaliteedilised kohvimasinad– Üks Euroopa kaubamärk pani ümmarguse ekraani mehaanilise nupu sisse. Nupp pöörleb ja ekraanil kuvatakse jahvatusseade, temperatuurikõver ja taimer. Täielik vaatenurk tähendab, et saate seda lugeda isegi siis, kui nupp on küljele pööratud.

Mootorratta juhtraua kontrollerid– Taiwanis asuv ettevõte kasutab seda navigeerimisnoolte ja käigukasti asendi kuvamiseks. Lai temperatuurivahemik katab nii otsese päikesevalguse suvel kui ka külma vihma talvel.

Meditsiinilised plaastripumbad– 0,9 mm paksune võimaldas diabeedihaldusseadmel olla õhem kui AAA patarei. Väikeste insuliini manustamise graafikute kuvamiseks vajasid nad kõrget eraldusvõimet.

Ma võiksin veel loetleda, kuid mõte on selles, et1.6 ümmargune TFT LCD moodultöötab, sest see tabab meeldivat kohta: piisavalt väike, et mahutada kuhugi, piisavalt kõrge eraldusvõimega, et näidata tõelist teavet, ja piisavalt kiire, et tunda end reageerimisvõimeliselt.

Mida oleme kohandamise kohta õppinud (ja mida peaksite küsima)

Oleme tehas, mitte maakler. See tähendab, et kui te küsite muudatust, kontrollime tegelikult tarneahelat. Kõige tavalisemad kohandused, mida me selles moodulis teeme:

FPC ümberkujundamine– Standardne pinout töötab enamiku MIPI hostide puhul, kuid oleme teinud kõike alates 4-kihilistest EMI-varjestusega FPC-dest kuni kantavate ribade ülipikkade sabadeni. Üks klient vajas 120 mm FPC-d, mille mõlemas otsas oli ZIF-pistik. Saime selle teoks 10 päevaga.

Heleduse häälestamine– Standard on umbes 350–400 cd/m². Oleme erineva LED-konfiguratsiooniga tõstnud kuni 1000 cd/m² ja akutundlike rakenduste puhul alla 200 cd/m². Taustvalgustuse draiverit saab reguleerida ilma klaasi vahetamata.

Puute integreerimine– Moodul ei ole vaikimisi puutega kaasas, kuid me ühendame regulaarselt mahtuvuslikke puuteandureid (G+F+F struktuur) või takistuslikke puutepaneele. Trikk on ümmarguse puutetundliku anduri joondamine ringikujulise aktiivse alaga ilma nähtava nihketa. Meil on laseriga lõigatud joondusrakis, mis hoiab tolerantsi ±0,1 mm piires.

Kui hindate seda kuva projekti jaoks, ärge küsige lihtsalt näidist. Küsige täielikku lähtestamiskoodi, etalonskeemi, mis näitab, kuidas käsitleda MIPI-kella ja andmeradu kahekihilisel vs 4-kihilisel PCB-l, ning meie 240-tunnise niiskustesti tulemusi (85% suhteline õhuniiskus 60 kraadi juures). Need on asjad, mis säästavad kuudepikkust silumist.

Mõned ausad vastused levinud küsimustele

"Kas ma saan sellega STM32-ga sõita?"– Ainult siis, kui teie STM32-l on MIPI DSI hostkontroller. Enamik STM32 ei tee seda. Nende jaoks soovitame kasutada välist sillakiipi (nt SSD2828) või lülituda meie sama klaasi SPI-põhisele variandile. SPI versiooni saamiseks võtke meiega ühendust.

"Milline on tegelik energiatarbimine?"– Tavalise kasutajaliidese sisuga 60 kaadrit sekundis kasutab MIPI liides umbes 8–10 mA 1,8 VI/O juures. Taustvalgustus on suurem tarbija: umbes 60–80 mA 3,2 V juures 400 cd/m² kohta. Süsteemi koguvõimsus on ligikaudu 0,25–0,3 W. Saate lülitada MIPI vähese energiatarbega režiimi (LP-11), et vähendada liidese võimsust alla 1 mA, kui ekraan on staatiline.

"Kuidas käsitleda ümaraid nurki tarkvaras?"– ST7797 toetab "osalise kuva" režiimi, mis võib maskeerida ristkülikukujulised nurgad ringiks, kuid oleme avastanud, et ümmarguse maski joonistamine kaadripuhvrisse on lihtsam. Pakume näidiskoodi C, mis teeb seda minimaalse CPU üldkuluga.

Kui olete nii kaugele lugenud, olete tõenäoliselt selline insener, kes hoolib tegelikult olulistest detailidest. Võtke julgelt ühendust oma konkreetse kasutusjuhtumiga – võin teile saata täieliku andmelehe, uusimad katsearuanded ja proovi teie stendi jaoks. The1.6 ümmargune TFT LCD moodulon üks neist osadest, mis näeb väljast lihtne välja, kuid mille all on palju tehnikat. Oleme selle üle uhked ja aitame teil selle abil midagi suurepärast luua.





● OEM & ODM ● MOQ puudub ● LAOS olevad NÄIDID ● TESTPLAAL VALIKULINE

















SPETSIFIKATSIOONID

ITEM	MÕÕDE	ÜHIK
Suurus	1.6	tolline
Kontuuri mõõde	45.89x42.94x0.9	mm
Töötemperatuur	-20 kraadi - +70 kraadi	kraadi
Säilitustemperatuur	-30 kraadi - +80 kraadi	kraadi
Resolutsioon	400x400
