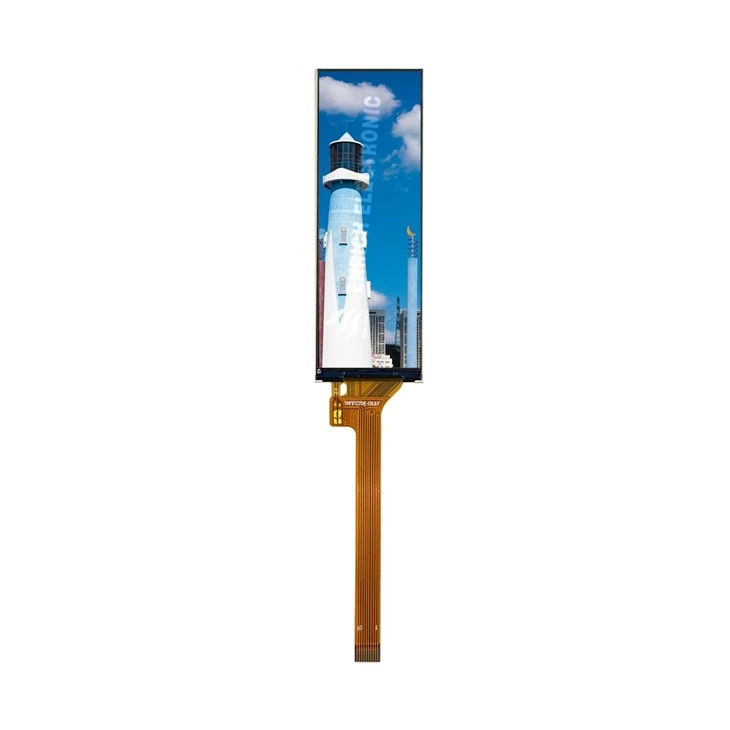

2,79-tolline 142x428 ristkülikukujuline TFT LCD-ekraan



ENH-TV0279J002Kirjeldus



Olles üle kümne aasta olnud sügavalt seotud ristkülikukujuliste TFT LCD-ekraanide uurimis- ja arendustegevuse ning masstootmisega, oleme avastanud, et manustatud kujunduse kõige tähelepanuta jäetud valupunktid peituvad sageli ebakõlas kuvari kujuteguri ja praktiliste rakenduste stsenaariumide vahel-ja just see on 2,79-tollise 142x428 LCD-ekraaniga ristkülikukujuline TFT. Erinevalt nendest ühe -suurusega-sobivatest-ekraanidest, mis sunnivad insenere PCB paigutuse või toote korpuse osas kompromisse tegema, on see moodul loodud kitsastes piklikes ruumides, mis domineerivad tööstusliku juhtimise, serverite jälgimise ja nutikate terminalide kujunduses, ning selle 1:3 kuvasuhe on kõigest {{1}. sadu tagasisideseansse tehase inseneride ja manustatud arendajatega.

Räägime NV3007 draiveri IC-st, selle ekraani südamest,{1}}mida oleme viimistlenud kolme tootepõlvkonna jooksul. Paljud tootjad nimetavad "integreeritud GRAM-i" müügiargumendiks, kuid vähesed räägivad teile tegelikust mõjust: meie NV3007 sisseehitatud-161 784 baiti GRAM-i ei ole pelgalt kulu-kärpimise trikk; see on lahendus tavalisele peavalule, mis on seotud väliste kaadripuhvritega, mis suurendavad PCB suurust ja suurendavad koostevigu. Meie eelmisel aastal CNC-kontrolleri kliendi jaoks mõeldud masstootmises kaotas sellele moodulile üleminek vajaduse välise SPI RAM-i järele, vähendas BOM-i maksumust 3,2 dollari võrra ühiku kohta ja PCB kihtide arvu 4-lt 2-le, mis tähendas kogu tootesarja tootmisaega 15%. Veelgi enam, draiveri paindlikkus 3-juhtmelise, 4-juhtmelise SPI ja QSPI liidestega muutis klientide jaoks, kes kasutavad viigupiiranguga mikrokontrollereid, nagu STM32L-seeria, kus iga viik loeb.

IPS-i -kõiksuunaline vaatamine (85/85/85/85 kraadi) on veel üks funktsioon, mida oleme põhjalikult testinud reaalsetes-oludes-mitte ainult laborikeskkondades. Kunagi tarnisime 5000 ühikut tehase automatiseerimisprojektile, kus operaatorid vaatasid ekraani sageli eemalt{10}}keskasendist, mõnikord kuni 70-kraadise nurga all. Erinevalt TN-ekraanidest, mis selliste nurkade all värve välja pesevad või ümber pööravad, säilitas 2,79-tolline 142x428 ristkülikukujuline TFT LCD-ekraan ühtlase kontrasti ja värvitäpsuse isegi 12-tunnise vahetuse ajal. See töökindlus ei ole juhuslik; optimeerisime polarisaatorikihi ja vedelkristallide joonduse, et tulla toime tehasepõrandate karmide valgustingimustega, kus ülavalgustid ja loomulik päikesevalgus põhjustavad sageli pimestamist-seega standardne pimestamisvastane mattkate, mis meie arvates vähendab läikivate alternatiividega võrreldes peegeldust 40%.

Selle mooduli üks alahinnatud aspekte on selle energiatõhusus, mille oleme täpselt-häälestanud akutoitel-või vähese võimsusega-manustatud seadmetele. Meie testides on tüüpiline loogikavool 5-8 mA pingel 3,3 V 20% madalam kui sarnastel turul pakutavatel kuvaritel ja unerežiimi vool alla 10 µA tähendab, et see võib mitu kuud jõude olla ilma voolu tühjendamata, -mis on nutiarvestite ja kaasaskantavate andmehõiveseadmete jaoks ülioluline. Pakume ka suure -heledusega versiooni (600-1000 cd/m²) välistingimustes või suure{14}}keskkonnavalgusega-rakenduste jaoks, kuid soovitame klientidel alati valida nende kasutusjuhtumitele sobiv heledus. liigne heledaks muutmine raiskab energiat ja lühendab taustvalgustuse eluiga. Oleme kinnitanud, et see kestab pidevas kasutuses vähemalt 20 000 tundi – sellest piisab 5+ aastaks 12-tunnisest igapäevasest tööst.

Kohandamine on koht, kus me tõeliselt silma paistame ja meie kogemus 2,79-tollise 142x428 ristkülikukujulise TFT LCD-ekraaniga on meile õpetanud, et igal projektil on ainulaadsed vajadused. Näiteks meditsiiniseadmete klient vajas kompaktse infusioonipumba konstruktsiooni jaoks FPC väljapääsu suuna muutmist küljele, mitte põhja ja minimaalse painderaadiuse 4 mm-ni. Muutsime FPC tööriistu 3 nädalaga (kiirem kui valdkonna keskmine 4-5) ja loobusime osast NRE tasust, kuna mõistsime pikaajalise{11}}partnerluse potentsiaali. Teine klient vajas patsiendi monitori optilist sidumist, mis kõrvaldas kondensatsiooniprobleemid haiglakeskkonnas ja parandas kontrasti 30% võrra, mis on oluline, kui arstid loevad patsiendi olulisi andmeid.

Kvaliteedikontroll ei ole meie jaoks -aruteldav ja 100-ühiku proovitestid kolme tootmispartii lõikes räägivad loo: 72 tundi +70 kraadi juures ilma virvenduseta, 168 tundi -30 kraadi juures ilma kihistumiseta ja 1000 FPC paindtsüklit, millel pole jälgi. Need ei ole lihtsalt testitulemused – need on lubadused, mida me peame kinni, sest oleme saanud vigaste kuvarite otsa, mis lükkavad projekte edasi ja kahjustavad mainet. RoHS-, REACH- ja ISO-sertifikaadid on standardsed, kuid meie automaatne AOI kontroll (lükkamismäär alla 0,8%) ja 100% visuaalne kontroll tagavad, et iga meie tehasest väljuv moodul vastab samadele kõrgetele standarditele, mida me oma projektide puhul nõuaks.









● OEM & ODM ● MOQ puudub ● LAOS olevad NÄIDID ● TESTPLAAL VALIKULINE

















SPETSIFIKATSIOONID

ÜKSUS	MÕÕDE	ÜHIK
Suurus	2.79	tolline
Kontuuri mõõde	69.43x24.38x2.1	mm
Töötemperatuur	-20 kraadi - +70 kraadi	kraadi
Säilitustemperatuur	-30 kraadi - +80 kraadi	kraadi
Resolutsioon	142x428
