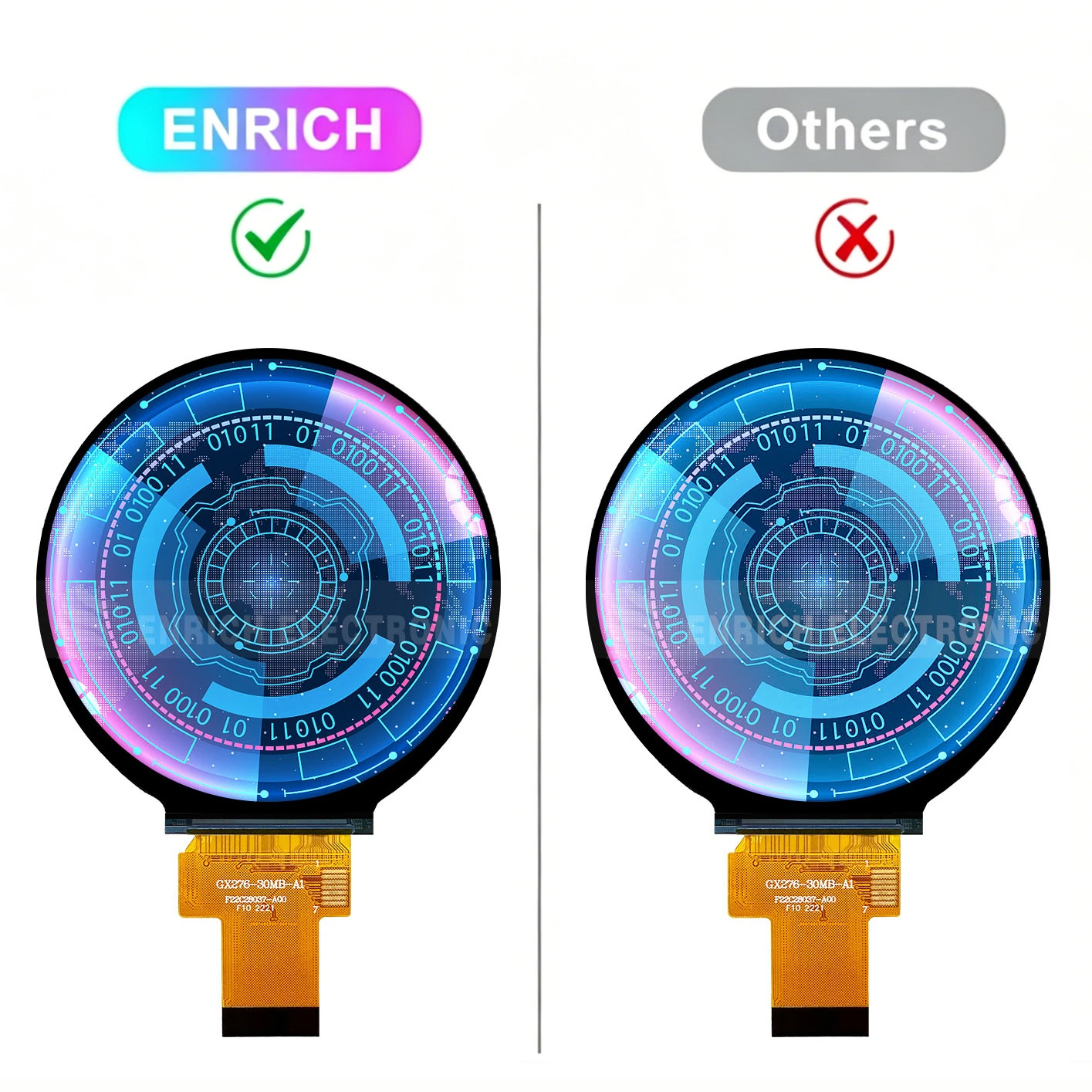

2,76 ümmargune TFT LCD moodul

ENH-TV2830MIPIKirjeldus



Ma juhin inseneritööd väikeses{0}}kuni-keskmises LCD-tehases, mis on tarninud üle 6000 ühiku2,76 ümmargune TFT LCD moodulainuüksi viimase aasta jooksul. See 480 × 480 ümmargune ekraan koos MIPI liidese ja ST7701SN draiveriga on muutunud üheks meie kõige nõutavamaks osaks,-kuid mitte põhjustel, mida ootasin.

Kui me selle mooduli esmakordselt käivitasime, arvasin, et müügiargumendid on ilmsed: eraldusvõime 480 × 480, IPS-vaba vaatenurk, MIPI-liides. Kuid küsimused, mis klientidelt pidevalt tulid, olid konkreetsemad: "Milline on tegelik pikslite kõrgus?" "Kas minu MIPI-host töötab koos ST7701SN-iga?" "Kas ma saan selle pöördnupu ekraanina?" Kõik vastused pole andmelehel.

Lubage mul jagada, mida oleme selle väljapaneku ehitamisest ja tarnimisest õppinud.

"Vaba" vaatenurk ei ole vaba-See on loodud

Spetsifikatsioonis on kirjas "Vaate suund: tasuta." See on 85/85/85/85-kraadise vaatenurgaga IPS-tehnoloogia. Kuid siin on see, mida andmelehel ei rõhutata: polarisaatoril on endiselt optimaalne orientatsioon. Kui paigaldate ekraani selle telje suhtes tagurpidi, kaotate äärmuslike nurkade korral umbes 30% kontrasti.

Avastasime selle siis, kui nutikella klient kaebas, et nende ekraan näis välja pestud, kui kasutajad randme kallutasid. Probleem ei olnud ekraanis,{1}}vaid paigaldussuunas. Pöörasime järgmises partiis FPC väljumissuunda ja probleem kadus. Nüüd lisame igale mehaanilisele joonisele polarisaatori telje märgistuse. Kasutage seda.

Miks on MIPI olulisem, kui arvate

The2,76 ümmargune TFT LCD moodulkasutab olenevalt konfiguratsioonist 1- või 2-rajalist MIPI DSI liidest. Miks MIPI tavalise SPI või RGB asemel? Kaks põhjust: ribalaius ja kontaktide arv.

480 × 480 eraldusvõimega ja 16,7 miljoni värviga nõuab täielik 60 kaadrit sekundis värskendus umbes 138 Mbps andmeedastuskiirust. SPI ületab praktikas umbes 80 Mbps. MIPI saab sellega hõlpsalt hakkama, kasutades ainult 4-6 andmekontakti. Võrrelge seda RGB paralleelliidese 24 viiguga. Kantavate ja kaasaskantavate disainilahenduste puhul, kus PCB-le on vähe ruumi, on see mängumuutus.

Üks nutirõngast ehitav klient proovis esmalt kasutada ainult SPI{0}}kuvarit. Neil said nRF52840 GPIO-d otsa ja nad pidid lisama I/O-laiendaja. Meie MIPI-versioonile üleminek vabastas 18 kontakti. See pole lihtsalt spetsifikatsioon-, vaid tahvli paigutuse võit.

ST7701SN: küps, dokumenteeritud ja andestav

ST7701SN draiveri IC on olnud olemas piisavalt kaua, et selle veidrustest hästi aru saada. See on tegelikult hea asi. Initsialiseerimise jada on stabiilne. Registrikaart on täielikult dokumenteeritud. Ja sisseehitatud{5}}GRAM välistab vajaduse väliste kaadripuhvrite järele.

Kuid üht asja andmeleht teile ei ütle: ST7701SN on toite järjestuse osas valiv. Oleme näinud klientide disainilahendusi ebaõnnestumas, kuna nad rakendasid VDDI-d (I/O pinge) enne VCI-d (analoogpinge). Meie näidispakett sisaldab soovitatud sisselülitamise-ajaskeemi. Järgige seda täpselt ja säästate nädala silumist.

Pöördnuppude revolutsioon

Üks huvitavamaid rakendusi, mida oleme selle jaoks näinud2,76 ümmargune TFT LCD moodulon pöördnupuga ekraan-nutimoodul, mis integreerib füüsilise kodeerija kõrglahutusega ümmarguse ekraaniga{1}}. See arenev tootekategooria muudab seda, kuidas kasutajad seadmetega suhtlevad, alates laualampidest kuni autode armatuurlaudadeni.

2,76{1}}tolline suurus sobib selle rakenduse jaoks eriti hästi-. 70,13 mm aktiivse ala läbimõõduga on see piisavalt suur, et kuvada temperatuurikõveraid, helitugevuse tasemeid või menüüvalikuid, kuid piisavalt kompaktne, et see mahuks köögi tööpinnale või auto keskkonsoolile. 480 × 480 eraldusvõime tagab, et tekst ja graafika jäävad teravaks isegi väikese nurga alt vaadates – mida pöördnuppudega pidevalt juhtub.

Oleme tarninud sadu seadmeid klientidele, kes ehitavad nutikaid kohvimasinaid, termostaate ja autode kliimaseadmeid. Tagasiside on olnud järjekindel: füüsilise pööramise ja täis-värvilise IPS-ekraani kombinatsioon loob intuitiivse kasutuskogemuse, mida puhtad puuteekraanid ei suuda võrrelda.

Pikslite helikõrguse üksikasjad, millest keegi ei räägi

Selle mooduli pikslite samm on horisontaalselt 0,1497 mm ja vertikaalselt 0,1462 mm. See asümmeetria on tahtlik. RGB vertikaalsete triipude paigutus tähendab, et alampikslid on kõrgemad kui laiad, mis optimeerib teksti loetavust vertikaalses asendis. Ringikujuliste kuvade puhul on see oluline, kuna enamik kasutajaliideseid kuvab teksti piki horisontaaltelge.

Kui kujundate väikese kuupäevatekstiga kella sihverplaati või parameetrisiltidega nupuekraani, hindate seda detaili. Efektiivne pikslitihedus on umbes 170 PPI-piisavalt terav 6-punktilise teksti jaoks käeulatuses.

Mõned raskelt{0}}teenitud numbrid

Mooduli mõõtmed: 73,03 × 76,48 × 2,3 mm. Aktiivne ala on 70,128 × 70,128 mm. Pange tähele, et kontuuride väike asümmeetria{7}}lisab FPC ühele küljele umbes 3 mm.

Töötemperatuur: -20 kraadi kuni +70 kraadi . Säilitamine: -30 kraadi kuni +80 kraadi. Testisime 100 ühikut +70 kraadi juures 72 tunni jooksul. Ei mingit virvendust ega värvimuutust.

Taustvalgus: 4 paralleelselt valget LED-i. Standardne heledus 300–450 niti, kohandatav kuni 1000+ nitini.

Kontrastsuse suhe: 1200:1 tüüpiline. Tavaliselt-must režiim tähendab tõelist musta, kui pikslid on väljas{4}}oluliselt loetavuse jaoks väljas.

Kaal: alla 10 grammi. Kaalusime kolmest partiist 50 ühikut. Raskeim oli 8,2g.

Mida me tegelikult saame kohandada

Kuna me oleme tehas, mitte turustaja, tähendab "kohandatud" seda, et muudame tootmisliini. Tõeliste klientide heaks oleme teinud järgmist:

FPC pikkus ja väljumissuund: 15 mm kuni 150 mm. Üks klient vajas 120 mm saba, et jõuda meditsiinilise käeshoitava seadme vastasküljel asuva põhiplaadini.

Puutepaneel: mahtuvuslik (PCAP) FT3267 või CST826 kontrolleritega või takistuslik puudutus. Lisab umbes 0,6 mm paksust. Puuteintegreerimise minimaalne tellimus 1000 ühikut.

Katteklaas: karastatud -pimestamis- ja-sõrmejäljevastase kattega või siidist-prinditud logodega.

Heledus: standardne 300-450 niti. Suure heledusega versioonid kuni 1000 niti välistingimustes kasutamiseks.

Liides: MIPI on standardne. Saadaval on ka RGB paralleel (40 kontakti, 3SPI+18RGB).

Standardmoodulite minimaalne tellimus on 1000 tk. Näidistellimused (1-5 tk) on alati laos nominaalse tasuga, tootmistellimuste vastu tagastatakse. Kohandatud tööriistade valmistamine võtab tavaliselt 3–4 nädalat.

Lõplik Mõte

The2,76 ümmargune TFT LCD moodulei ole odavaim ümmargune ekraan turul. Kuid see töötab usaldusväärselt kõige laiemas valikus rakendustes-alates randme-kantavatest seadmetest kuni auto armatuurlaudade ja nutikate köögiseadmeteni. MIPI-liides annab teile vajaliku ribalaiuse ilma kontaktide arvuta. ST7701SN draiver on küps ja hästi{6}}dokumenteeritud. Ja vaba vaatenurk tähendab, et teie kasutajad näevad ekraani selgelt igas suunas.

Telli näidised. Katsetage neid oma tegelikus korpuses. Helistage meile, kui midagi ei tundu õige. Oleme tuhandete nende moodulite tarnimisest palju õppinud ja jagame hea meelega oma teadmisi.







● OEM & ODM ● MOQ puudub ● LAOS olevad NÄIDID ● TESTPLAAL VALIKULINE

















SPETSIFIKATSIOONID

ITEM	MÕÕDE	ÜHIK
Suurus	2.76	tolli
Kontuuri mõõde	73.03x76.48x2.3	mm
Töötemperatuur	-20 kraadi - +70 kraadi	kraadi
Säilitustemperatuur	-30 kraadi - +80 kraadi	kraadi
Resolutsioon	480x480
