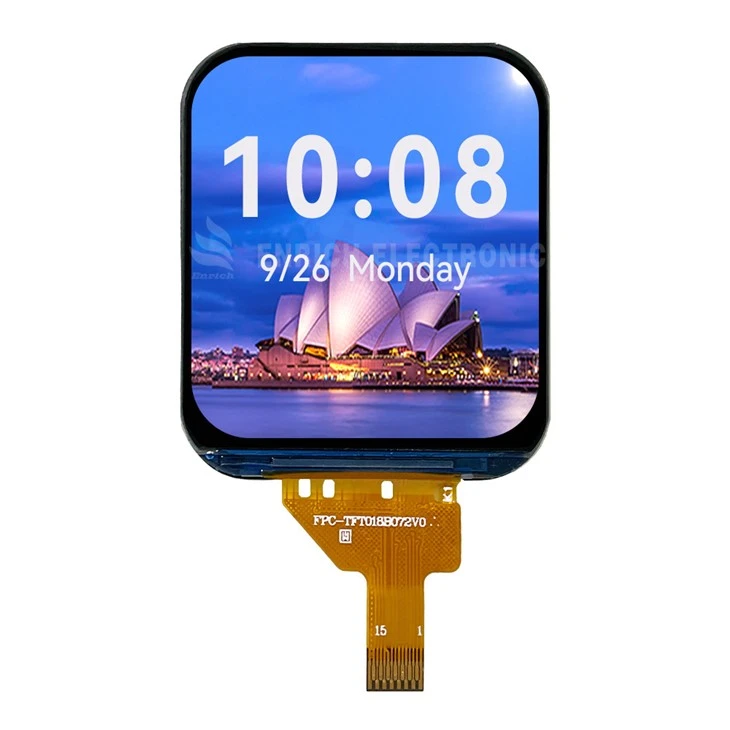

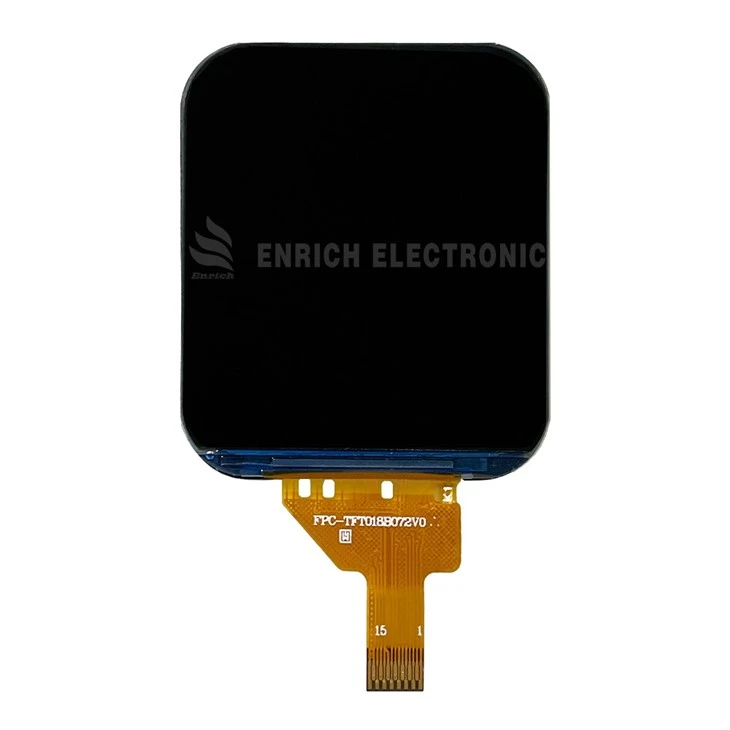

1,83-tolline ümara ruudukujuline TFT LCD-ekraan

ENH-TV0183A001Kirjeldus



Olles peaaegu kaheksa aastat tegelenud uurimis- ja arendustegevuse ning väikeste{0}}LCD-moodulite tootmisega, olen kokku puutunud paljude kantavate seadmete, meditsiiniseadmete ja tööstusliku juhtimise ekraanitoodetega. Mulle avaldab enim muljet meie 1,83-tolline ümardatud ruudukujuline TFT LCD-ekraan-sellel ei ole väljamõeldud parameetrite virnastamine, kuid see sobib igas detailis tegeliku masstootmise ja terminali kasutamise valupunktidega, mis on peamine põhjus, miks sellest on saanud meie tehase lipulaev. Kui paljud kliendid testivad näidiseid esimest korda, hämmastab neid selle "käetunnetus" ja kuvaefekt. Tegelikult on see imestus täielikult tingitud meie korduvast tehniliste detailide lihvimisest, mitte ainult spetsifikatsioonide superpositsioonist.

Räägime kõigepealt kuvaefektist, mis on väikeste{0}}suurusega ekraanide põhiline konkurentsivõime. Selle 1,83-tollise ümara ruudukujulise TFT LCD-ekraani eraldusvõime on 240 × 284, mis sobib diagonaaliga 1,83{8}}, mille tulemuseks on pikslitihedus ligikaudu 203 PPI. Mõned inimesed võivad arvata, et see väärtus pole{11}}tipptasemel, kuid tegelikul kasutamisel avastate, et selle teksti teravus, ikooni õrnus ja isegi värviküllastus on paremad kui samade spetsifikatsioonidega konkurentidel. Oleme läbi viinud palju tegelikke teste. Tugeva välisvalgustuse korral on väikesed kirjatüübid ekraanil endiselt selgelt nähtavad, isegi ilma täiendava pimestamisvastase katteta{13}}. Selle põhjuseks on meie IPS-paneeli erikalibreerimine-erinevalt turul olevatest tavapärastest TN-paneelidest, mis kannatavad eesmisest vaatenurgast kõrvalekaldumisel värvide nihke ja terava kontrasti kadumise tõttu, saavutab meie mooduli IPS-tehnoloogia tõeliselt 360-kraadise vaatamise ilma surnud nurkadeta. Isegi kui ekraan on peaaegu 90 kraadi pööratud, saab värvide hälvet kontrollida ΔE < 2 piires, mis on randmel kantavate seadmete puhul ülioluline. Lõppude lõpuks ei vaata keegi randmel olevat ekraani kindlas asendis. Veelgi olulisem on see, et meie poolt kasutatav läbilaskev, tavaliselt must IPS-paneel suudab esitada tõelist puhast musta ilma tavalise taustvalgustuse verejooksu probleemita. See mitte ainult ei paranda visuaalset tekstuuri, vaid vähendab ka energiatarbimist nähtamatult. See on spetsiaalne optimeerimine, mille tegime vastavalt klientide aku tööea valupunktidele, tehes pikka aega koostööd kantavate seadmete klientidega.

Nägime kaua aega draiveri IC valimisega ja otsustasime lõpuks NV3030B kasuks. See kiip ei pruugi olla turul kõige populaarsem, kuid selle 1,83-tollise ümara ruudukujulise TFT LCD-ekraani jaoks on see kindlasti kõige sobivam. Sisseehitatud -RAM-iga TFT-kontrollerina toetab see algselt 240 × RGB × 320 pikslit, samas kui meie moodul kasutab neist ainult 240 × 284 pikslit. Liigne RAM-i varu võib muuta ekraani lülitumise sujuvamaks ilma hangumise või liikumise hägususeta,{10}}mida on üksmeelselt tunnustanud meie kliendid, kes teevad koostööd selliste arendusplatvormidega nagu ESP32 ja Raspberry Pi. Lisaks toetab see nii rõhtpaigutus- kui ka vertikaalpaigutusrežiimi, mis välistab klientide vajaduse täiendava koodi muutmise järele ja vähendab oluliselt arenduskulusid. Oleme ise ühilduvusteste läbi viinud. Arduinost STM32-le ja seejärel Jetsoni seeriale saab seda moodulit sujuvalt kohandada ja isegi täiendavaid tasemevahetajaid pole vaja. Nii 3,3 V kui ka 5 V loogikatasemed saavad seda otse juhtida. Selle taga on meie korduv silumine kiibi nööpnõela määratluses ja{20}}eri arendusplatvormide liidese vajaduste põhjalik mõistmine. Lõppude lõpuks mõistame tehasena kõige paremini klientide vajadust "vältida ümbersõite".

Energiatarve ja keskkonnaga kohanemisvõime on selle 1,83-tollise ümara ruudukujulise TFT LCD-ekraani veel üks suur eelis ning ka meie aastatepikkusel masstootmiskogemusel põhineva optimeerimise fookus. Paljud turul olevad sama suurusega moodulid kasutavad heleduse saavutamiseks 6 LED-taustvalgustust, mille energiatarve tõuseb hüppeliselt üle 100 mA. Siiski võtame kasutusele 4 valget LED-i paralleelse disaini, millest igaüks tarbib ainult 20 mA ja kogu energiatarve on täisheledusega ainult 80 mA. Koos tavaliselt musta paneeli madala energiatarbimise omadustega võib see pikendada kantavate seadmete aku kasutusaega umbes 15%. Kunagi oli meil välitreeningu jälgijaid valmistav klient, kes teatas, et eelmisel kasutatud moodulil on ekraan värelemine ja aeglane reaktsioon madalal temperatuuril. Saatsime selle mooduli neile testimiseks ja see töötas pidevalt 72 tundi -20-kraadises väliskeskkonnas ning ekraan oli endiselt stabiilne, ilma igasuguste kõrvalekalleteta,-selle põhjuseks on meie mooduli lai{22}}temperatuurikujundus. Töötemperatuuri vahemik -20 kraadi kuni +70 kraadi ja säilitustemperatuuri vahemik -30 kraadi kuni +80 kraadi ei ole juhuslikult märgitud parameetrid, vaid need saavutatakse paneeli materjalide ja pakkimisprotsessi kohandamisega pärast sadu kõrge ja madala temperatuuriga tsükliteste meie laboris. See sobib eriti hästi sellistele toodetele, mis võivad kokku puutuda ekstreemsete keskkondadega, nagu väljas kantavad seadmed, tööstuslikud pihuseadmed ja meditsiiniseadmed.

Samuti on väga äratuntav ümar ruudukujuline (squircle) disain. Paljud inimesed arvavad, et see on ainult välimuse erinevus, kuid tegelikult sisaldab see meie-sügavat arusaama tootekogemusest. Ruudukujuline ekraan võib maksimeerida kuvaala kasutamist ja parandada teabetihedust, kuid õige-nurga kujundus on randmel ebamugav kanda ja kokkupanemisel lihtne kriimustada; ümmargune ekraan on mugav, kuid see raiskab pikslite ruumi nurkades. Reguleerisime korduvalt ümarate nurkade raadiust ja lõplik kuju mitte ainult ei vähenda nurkades olevaid kehtetuid piksleid, vaid tagab ka kandmismugavuse. Lisaks on sellel disainil-kvaliteetne tunne. Nüüd on paljud tavalised nutikellade kaubamärgid selle kasutusele võtnud ja paljud kliendid kasutavad meie moodulit ka selle disaini tõttu eristavate toodete loomiseks.

Mis puutub kohandamisteenustesse, siis erinevalt meie kolleegidest, kes loetlevad hulga valikulisi üksusi, pakume protsessi täielikku{0}}kohandamist alates prototüübi kinnitamisest kuni masstootmiseni vastavalt klientide tegelikele vajadustele. Näiteks FPC kohandamiseks kohandame täpselt vastavalt kliendi PCB paigutusele kuldsete sõrmede pikkust, kuju ja isegi suurust ja vahekaugust, et tagada liimimisala stabiilsus ning vältida ACF-i liimimise lühiseid ja paindemurde, -kui meditsiiniseadme kliendil on vaja moodul väga väikese ruumiga EKG-monitori manustada. Optimeerisime spetsiaalselt FPC paindeala, võttes kasutusele RA vaskmaterjali ja -rebenemisvastase disaini, nii et FPC paindeaeg ulatub üle 100 000 korra, kohandudes ideaalselt seadme koostevajadustega. Lisaks anname ettepanekuid puutepaneelide integreerimiseks ja katteklaasi pinnatöötluseks vastavalt kliendi tootestsenaariumile. Näiteks on meditsiiniseadmetel soovitatav kasutada-sõrmejäljevastast katet ja välisseadmete jaoks suure{10}}heledusega taustvalgustust. Tegemist ei ole standardsete lahendustega, vaid kogemustega, mis oleme aastate jooksul kogunenud koostöös erinevate tööstusharude klientidega.

Paljud kliendid küsivad meilt, miks see 1,83-tolline ümardatud ruudukujuline TFT LCD-ekraan võib sarnaste toodete hulgast silma paista. Tegelikult on vastus lihtne: me ei tegele parameetrite virnastamisega, vaid rakendame iga tehnilise detaili tegelikku kasutusstsenaariumi ja võtame optimeerimissuunaks klientide valupunktid. Alates IPS-paneeli vaatenurga kalibreerimisest, NV3030B kiibi kohandamisest ja silumisest kuni energiatarbimise ja välimuse optimeerimiseni integreerib iga samm meie praktilise kogemuse, mis on selle ja turul leiduvate "malli{4}}põhiste" moodulite peamine erinevus. Olenemata sellest, kas tegemist on nutikate kantavate seadmete, kaasaskantavate meditsiiniseadmete või tööstuslike pihuterminalidega, saab seda moodulit hästi kohandada mitte sellepärast, et selle parameetrid on kõikehõlmavad, vaid seetõttu, et see saavutab kõigis olulistes detailides „täpselt õiged“-, mis ilmselt peakski hea kuvamoodul olema.



















SPETSIFIKATSIOONID

ITEM	MÕÕDE	ÜHIK
Suurus	1.83	tolli
Kontuuri mõõde	31.6x39.0x1.5	mm
Töötemperatuur	-20 kraadi - +70 kraadi	kraadi
Säilitustemperatuur	-30 kraadi - +80 kraadi	kraadi
Resolutsioon	240x284
