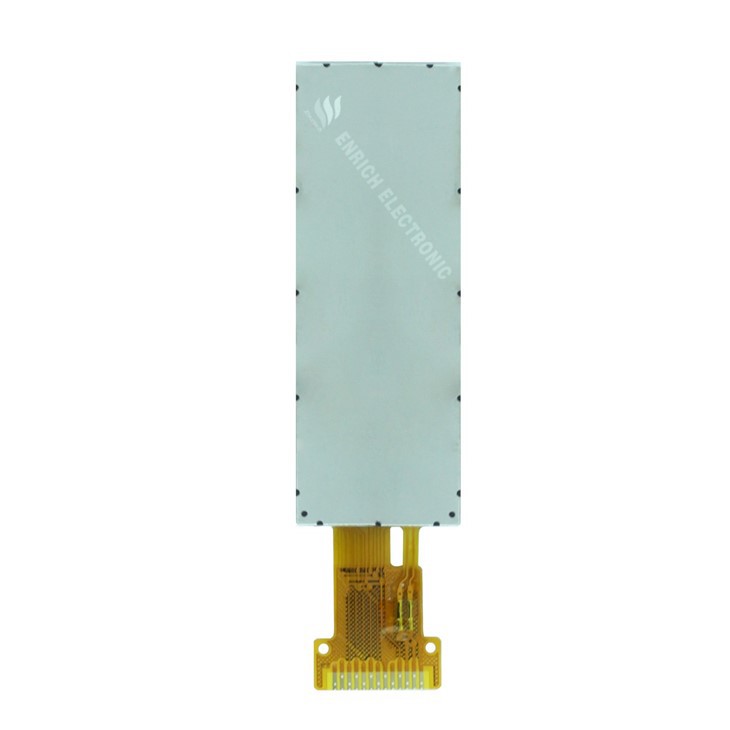

1,65-tolline TFT LCD moodul

ENH-TV0165A002Kirjeldus



Turul olevad tavapärased ruudu- ja ristkülikukujulised ekraanid on pikka aega langenud homogeniseerimisele. See 1,65-tolline riba-tüüpi TFT-moodul on sügavalt optimeeritud kuvalahendus, mille oleme kohandanud- kitsa-raami ja õhukeste terminalseadmete jaoks. See on varustatud üliküpse NV3007 draiveri IC-ga ja ainulaadse ülipika eraldusvõimega 142 × 428 pikslit ning sellel on eriline kuvasuhe umbes 3:8. Traditsiooniliste standardekraanide suurusepiiranguid ületades on see suurepäraselt optimeeritud sihvakate vertikaalsete kuvamisstsenaariumide jaoks, nagu teabevoo kerimine, seadme olekuriba näit ja kompaktne inimese ja masina liides, selle asemel, et lihtsalt kopeerida üldisi kuvaspetsifikatsioone.

Tegeliku projekti elluviimisel on selle ribaekraani suurus ja pikslite paigutus oma olemuselt kohandatud nutikate randmepaelte ja TWS-i kõrvaklappide laadimisümbriste jaoks. 142 × 428 ülipikk eraldusvõime{3}} suudab täielikult esitada südame löögisageduse andmeid, spordi jälgimise rekordeid, kerivate sõnumite hoiatusi, kõrvaklappide aku taset ja albumikujundust. Natiivset IPS-i täis-vaate-nurgatehnoloogiat kasutades väldib ekraan värvide nihkumist, valgenemist ja vaatenurga nõrgenemist randme pöörlemisel või tugeva välispäikese käes -, mida tavalised TN-ekraanid ei suuda võrrelda.

Lisaks kantavatele seadmetele võimaldavad selle riba kuju ja pikslite paigutuse loomupärased eelised tugevat ühilduvust niši segmenteeritud seadmetega. See sobib suurepäraselt käeshoitavate veresuhkrumõõtjate andmekõverate kuvamiseks ja kaasaskantavate pulssoksümeetrite parameetriliideste, tööstuslike vöötkoodiskannerite ja tööstuslike pihuarvutite laiendatud kuvarite sekundaarsete olekuekraanide, nutikate lukkude vertikaalsete interaktiivsete ekraanide ja termostaadi teabepaneelide jaoks, samuti jagatud seadmete QR-koodi akende ja asjade Interneti-seadmete olekuribade jaoks. Täiendavaid konstruktsioonimuudatusi pole vaja, mis säästab oluliselt konstruktsiooni projekteerimise ja tarkvara kohandamise kulusid.

Peamised tehnilised eelised (tööstuse praktiline vaade)

Enamik tootjaid märgivad ainult IPS-i laia vaatenurga parameetrit, ilma tegelikku{0}}jõudlust selgitamata. See moodul kasutab ehtsat IPS-paneeli tehnoloogiat, mis tagab üle 80-kraadise vaatenurga kõigis suundades ilma nähtava värvinihketa. Eksklusiivne 142 × 428 bar{6}}tüüpi pikslite paigutus välistab vertikaalse sisu kuvamisel traditsiooniliste ruudukujuliste ekraanide jäiga kerimistunde, võimaldades sujuvamat üleminekut ja paremat visuaalset sidusust, mis on eriti ideaalne toodete jaoks, mis nõuavad pika ribaga dünaamilise sisu esitlust.

Toiteallikaks on suure{0}}jõudlusega NV3007 draiveri IC koos küpse sisemise integratsiooniga, see toetab algselt 262K täis-värviekraani ja suudab edastada kuni 168RGB × 428 pikslit. Kasutades 4-juhtmelist SPI-sidet, hõivab see minimaalselt MCU GPIO kontakte, lihtsustades tõhusalt sisemist juhtmestikku ja alandades riistvara arendamise takistusi. Veelgi olulisem on see, et see draiver ühildub tavapäraste GUI-raamistikega, nagu LVGL. Arendajad ei pea alustavaid draivereid nullist siirdama, mis lühendab oluliselt üldist uurimis- ja arendustsüklit -, mis on meie pikaajaliste klientide poolt laialdaselt tunnustatud eelis.

Ekraani peenuse osas saavutab 1,65{4}}-tolline suurus koos eraldusvõimega 142 × 428 peaaegu 300 PPI, pakkudes teravat teksti, õrnaid ikoone, sujuvaid dünaamilisi andmeid ja selget lainekuju renderdamist ilma sakiliste servadeta, pakkudes palju paremat selgust kui sama suurusega algtaseme ribaekraanid.

Energiatarve on kaasaskantavate ja kantavate seadmete peamine valupunkt. Võtame kasutusele 3-LED-iga paralleelse taustvalgustuse lahenduse, mille kogutöövool on vaid 60 mA. See pikendab tõhusalt kompaktsete kantavate, meditsiiniliste ja asjade Interneti-seadmete aku kasutusaega, lahendades tööstusharu levinud väikesemahuliste terminalide liigse energiatarbimise probleemi.

Tööstusliku-klassi temperatuurivahemik -20 kraadi kuni +70 kraadi ei ole pelgalt teoreetiline parameeter, vaid see on kinnitatud partii kõrge-madala temperatuuri tsükliliste vananemiskatsetega. See säilitab stabiilse töö enamiku tarbeelektroonika, kergetööstuse ja välistingimustes kasutatavate asjade Interneti stsenaariumides, ilma ekraani külmumise või värvide moonutamata äärmuslikult madalatel ja kõrgetel temperatuuridel.

See on loodud üliõhukese ja kompaktse profiiliga, mille laius on 16,3 mm, kõrgus 44,96 mm ja paksus 2,23 mm, ning seda saab hõlpsasti manustada ruumi-piiratud korpustesse, nagu USB-stiilis seadmed, pliiatsi-tüüpi tooted ja randmepaelad.

Struktuurne kohandamine ja rakendusloogika

Tavaliste randmepaelatoodete kesta laius on enamasti 16–25 mm. Selle 1,65-tollise ribaekraani füüsiline laius sobib ideaalselt sellesse vahemikku. Ligikaudu 1:3 vertikaalse kuvasuhtega maksimeerib see piiratud kesta laiuse piires kuvaala, saavutades optimaalse tasakaalu konstruktsiooni ja ekraani funktsionaalsuse vahel ilma ekraani suurust või sisu paigutust ohverdamata.

Viimistletud ja ehituskvaliteedi üksikasjad

See pakub kahte küpset FPC-lahendust: standardne -sammuga ZIF-pistik ja jootmis-tüüpi FPC, millel on selge 8-kontaktilise eraldusvõime ja standardne 4-juhtmeline SPI-protokoll. Toetame ka kohandatud FPC pikkust ja tihvtide järjestust ilma sisemist ekraanistruktuuri muutmata, muutes selle suurepäraselt kohandatavaks erinevate emaplaadi juhtmestikuga.

Erinevalt töötlemata ruudukujulisest-ekraani lõikamisest teiste tarnijate poolt, kasutab see moodul eksklusiivseid riba{1}}tüüpi lõikamis- ja lamineerimisprotsesse. Iga protseduur alates klaasi lõikamisest, polarisaatori paigaldamisest kuni taustvalgustuse kokkupanemiseni on spetsiaalselt kalibreeritud, tagades korraliku vertikaalse teabekuva ja parema tootetekstuuri võrreldes tavaliste suurustes -lõigatud- ekraanidega.

See on varustatud esmaklassiliste originaalsete valge taustvalgustusega LED-idega, mis tagab ühtlase valgustuse ilma tumedate laikudeta, toetades 0–100% täis-vahemiku PWM-hämardamist. Standardne heledus vastab sisekasutusele, samas kui valikuline täiustatud 1000 cd/m² kõrg{5}}heledusega versioon on saadaval tugeva välisvalgusega keskkondade jaoks.

IPS-i praktiline väärtus seisneb stabiilses värvi- ja heleduse jõudluses kõigist vaatamissuundadest ilma värvide tuhmumise või valgendamiseta. 80 kraadi + lai vaatenurk kohandub kandmise ajal suurepäraselt kõigi randme kaldenurkadega, võimaldades kasutajatel mugavalt vaadata andmeid ilma tahtlikult kehaasendit muutmata.

Kasutades COG (Chip on Glass) pakkimistehnoloogiat, seotakse draiveri IC otse klaasist aluspinnale. See realiseerib üliõhukese mooduli paksuse, vähendades samal ajal signaali edastuskadusid, tagades stabiilsema signaali jõudluse ja vältides tõhusalt pikaajalisi-vigu, nagu ekraani virvendus ja ebanormaalne kuva.

Kvaliteedikontroll ja kohaletoimetamise tagamine

Kõik põhikomponendid kasutavad mass{0}}tootmise-tõestatud NV3007 integreeritud lahendust, sealhulgas 252-kanaliallika draiverit, 24-kanalilist GIP-draiverit ja 161 784 baiti GRAM-i. Võtmematerjalid hangitakse 1. astme tarneahelatest, millel on täielik jälgitavus, mis välistab sertifitseerimata komponentide asendamisest põhjustatud partii kvaliteediriskid.

Iga tootmispartii läbib täielikud töökindluse testid: kõrge temperatuuri ja niiskuse mõjul vananemine, termošoki tsükkel vahemikus -20 kraadi kuni 70 kraadi ja täielik ESD kaitse kontroll. Juhusliku proovivõtu asemel tagab partii regulaarne kontroll stabiilse jõudluse äärmuslike temperatuuride, staatiliste häirete ja niiskes keskkonnas.

Meie tehas on sertifitseeritud ISO9001:2015 kvaliteedijuhtimissüsteemiga, mis tagab täieliku tootmisprotsessi jälgitavuse ja tööstuse-juhtiva defektikontrolli, mis toetab pikaajalist-stabiilset hulgitarnet.

Põhimaterjale hoitakse laos kiireks proovide võtmiseks, proovide tarneaeg on 3–5 tööpäeva. Masstootmise teostusaeg on stabiilselt 15–25 tööpäeva koos kiirendatud tootmise ja jagatud tarnevõimalustega, mis sobivad klientide projekti iteratsiooni ja varude ajakavaga.

Professionaalne insenerimeeskond pakub tehnilist tuge keskmiselt 2-tunnise reageerimisajaga. Pakume STM32, ESP32, Raspberry Pi, Arduino ja muude platvormide täielikke liidese dokumente, aluseks olevaid viitekoode ja demonäiteid. Kaugsilumise abi on saadaval, et aidata klientidel riist- ja tarkvara tõhusalt kohandada.

Kohandusteenused

Keskendume põhjalikule isikupärastatud kohandamisele, mitte jäigale standardiseeritud pakkumisele, aidates klientidel luua eristatavaid lõpptooteid: kohandatav FPC tihvti määratlus ja pikkus ilma NRE-tasuta lihtsa tihvti uuesti määratlemise jaoks; taustvalgustuse heledus on valikuline vahemikus 350 kuni 1000 cd/m², et tasakaalustada madalat energiatarbimist ja nähtavust väljas; valikuline AR/AG/AF pinnakate ja Gorilla Glassi integratsioon; ühildub G+G, G+F+F mahtuvuslike ja takistuslike puutestruktuuridega, toetab kinnaspuudutust ja multi{6}}puutefunktsiooni; kohandatud draiveri püsivara ja mitme-platvormi kohanduskoodid; liidese teisendamine SPI-st MCU-ks, RGB-ks, LVDS-iks, MIPI-ks ja muudeks protokollideks, et need vastaksid ideaalselt kohandatud emaplaadi liidese nõuetele.





● OEM & ODM ● MOQ puudub ● LAOS olevad NÄIDID ● TESTPLAAL VALIKULINE

















SPETSIFIKATSIOONID

ITEM	MÕÕDE	ÜHIK
Suurus	1.65	tolline
Kontuuri mõõde	16.3x44.96x2.23	mm
Töötemperatuur	-20 kraadi - +70 kraadi	kraadi
Säilitustemperatuur	-30 kraadi - +80 kraadi	kraadi
Resolutsioon	142x428
