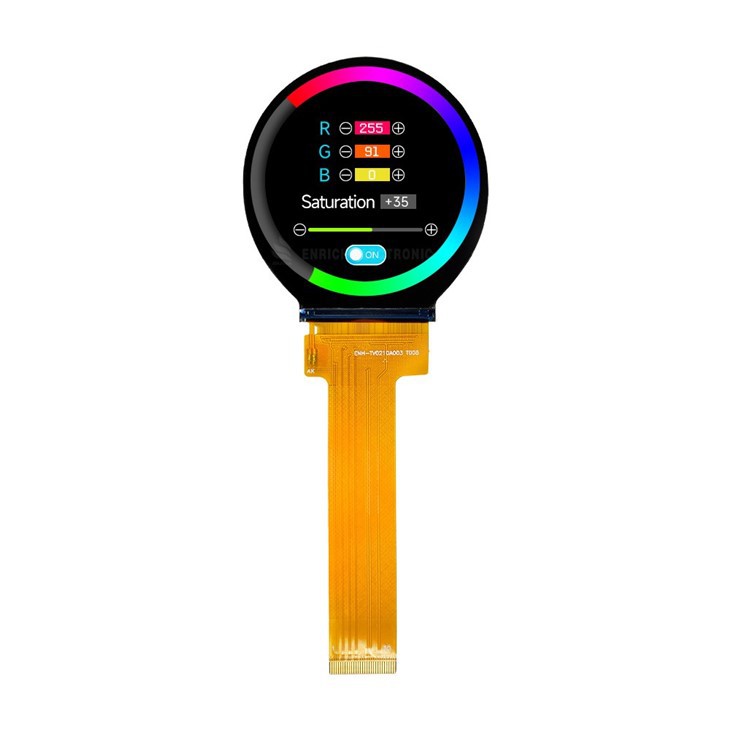

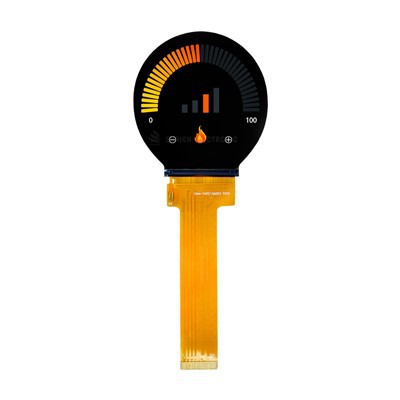

2,1-tolline ümmargune TFT LCD moodul

ENH-TV0210A001Kirjeldus



Olen väikese ja keskmise LCD tehase insenerijuht. Me ei tee igat ekraani päikese all, kuid oleme viimase viie aasta jooksul keskendunud ümaratele ja erikujulistele moodulitele. The2,1-tolline ümmargune TFT LCD moodulon üks meie nõutumaid osi ja selle käigus oleme teinud vigu, neid parandanud ja välja töötanud mõned arvamused, mida te standardsel andmelehel ei leia.

Lubage mul alustada ülestunnistusega: meie esimesel partiil 2,1-tollisi ümmargusi ekraane oli FPC-disain, mis töötas paberil ideaalselt, kuid päris toodetes ebaõnnestus. Ümmargune kuju tähendas nutikella korpuse sees ebamugava nurga all painutatud painduvat vooluringi. Pärast seda kujundasime ümber jäikuse paigutuse ja lisasime pinge leevendamiseks väikese pilu. Sellised detailid lisame nüüd standardfunktsioonina, mitte kohandamisena. Kuid see on ka põhjus, miks ma ei väida kunagi, et ümmargune ekraan on "lihtsalt ristkülikukujuline ekraan, mille nurgad on ära lõigatud". Ei ole.



ST7701S pole lihtsalt veel üks draiver

Enamik ostjaid vaatab draiveri IC-d ja mõtleb: "See töötab, järgmisena." Kuid oleme kokku puutunud piisavalt servadega, et teada saada, et ST7701S-l on mõned veidrused, mis on olulised. Näiteks meie kasutatav 3-juhtmeline SPI + RGB666 kombinatsioon ei ole meelevaldne. Algselt pakkusime täielikku 24-bitist RGB-liidest, kuid kliendid kaebasid pidevalt trükkplaadi marsruutimise raskuste üle väikestel nutikellade plaatidel. Variant RGB666 lõikab andmeread 24-lt 18-le ilma nähtava värvikvaliteedi kadumiseta 16,7 miljoni värvi puhul. Tulemuseks on puhtam paigutus ja vähem signaali terviklikkuse peavalu.

Üks meie autotööstuse klient vajas RGB asemel MIPI DSI-d. Veetsime kolm nädalat sama 2,1-tollise paneeli 1-rajalise MIPI variandi valideerimiseks. See on nüüd saadaval, kuid ausalt öeldes ei vaja enamik manustatud projekte seda. SPI+RGB666 sweet spot saab hakkama 480 × 480 kiirusega 60 kaadrit sekundis koos ESP32-S3-ga, mis on enam kui piisav kella animatsioonide või nupu kasutajaliidese üleminekute jaoks.



1000:1 kontrast ja "must, mis jääb mustaks"

Kontrastsuse suhe on sageli loetletud turundusnumbrina. Sellel paneelil on see tõeline. Tavaliselt must IPS-režiim tähendab, et kui saadate musta piksli käsu, väänavad vedelkristallid, et blokeerida peaaegu kogu valgus. Pimedas ruumis sulandub ekraan raamiga. Kuid praktiline võit on õues loetavus. 300 niti (meie standardne heledus) juures aitab kontrast ikkagi, kuid oleme õppinud, et kliendid, kes valmistavad päikesepaisteliste köökide jaoks nutikaid kodunuppe, küsivad lõpuks 800–1000 niti. Pakume nüüd suure eredusega taustvalgustuse valikut, mis kasutab sama LED-i arvu (4 LED-i), kuid erineva optilise filmipakiga. Valgusdioodi vool jääb 20 mA juurde, nii et võimsustarve ei kahekordistu.

Meditsiiniseadme klient ütles mulle kord, et erinevus 800:1 ja 1000:1 kontrastsuse vahel tähendab, et nende õed saavad ekraani lugeda ilma seadet kallutamata. See on selline tagasiside, mis jääb teie juurde.



Kus 2,1-tolline ümmargune TFT tegelikult ebaõnnestub (ja kuidas me selle parandasime)

Ma ei ole siin selleks, et müüa teile täiuslikku toodet. The2,1-tolline ümmargune TFT LCD moodulon piiranguid ja te peaksite neid teadma.

Esiteks on vaatenurgaks märgitud "KÕIK", kuna see on IPS, kuid optimaalne orientatsioon on siiski olemas. Polarisaator lõigatakse kindla aeglase teljega. Kui paigaldate ekraani selle telje suhtes tagurpidi, näete äärmuslike nurkade korral väikest värvinihet. Pakume polarisaatori nurga mehaanilisel joonisel (ülemine 83 kraadi, alumine 7 kraadi heleduse suurendamine). Jälgi seda.

Teiseks sobib 70% NTSC värvigamma enamiku kasutajaliideste jaoks, kuid kui sobitate konkreetse kaubamärgi värvi või kuvate meditsiinilisi pilte peente gradientidega, võite soovida meie kohandatud vahemiku reguleerimist. Saame värvifiltri materjali kohandada, kuid see nõuab minimaalset tellimust. 90% nutikellade ja nuppude rakenduste puhul on 70% NTSC juba liialdatud.

Kolmandaks, FPC on 0,5 mm sammuga, 15 kontaktiga. See sobib enamiku disainilahenduste jaoks, kuid meil on olnud kliente, kes vajasid käsitsi jootmiseks laiemat sammu. Pakume nüüd kohandatud valikuna 1,0 mm sammuga versiooni. See maksab rohkem, kuid säästab kokkupaneku peavalu.



Kohandamine pole siin moesõna

Kuna me oleme tehas, mitte turustaja, tähendab "kohandatud" seda, et me tegelikult muudame tootmisliini. Kui küsite teistsugust FPC-kuju, ei lõika me lihtsalt pikemat saba – me vaatame üle tööriistad. See võtab aega (tavaliselt 3–4 nädalat) ja tagasihoidlikku NRE-d. Kuid see tähendab ka seda, et saate täpselt seda, mida teie korpus vajab.

Siin on tõeline näide: nutikat rõngast valmistav klient soovis, et ekraani FPC väljuks küljelt, mitte alt. Pöörasime klaasil liimimispadja paigutust, mis nõudis ACF-i liimimisprotsessi ümberkvalifitseerimist. See lisas kaks nädalat ja 800 dollarit tööriistu. Nad tellisid 5000 ühikut. See on win-win.

Pakume ka puutetundlikku integreerimist – mahtuvuslikku (FT3267 või CST826) või takistuslikku. Mahtuvuslik ülekate kasutab G+FF struktuuri, mis lisab kogupaksusele umbes 0,6 mm. Nutikella puhul on see märgatav. Nupunäidiku jaoks on see hea. Enne sidumist saadame teile ristlõike joonise.



Mõned märkused temperatuuri ja eluea kohta

Töövahemik on -20 kraadi kuni +70 kraadi, salvestus -30 kraadi kuni +80 kraadi. Need on testitud numbrid, mitte ekstrapolatsioonid. Läbisime 100 ühikut 72 tunni jooksul +70 kraadi juures, taustvalgustusega. Ei mingit virvendust ega püsivat kujutise säilimist. 168 tundi kestnud madala temperatuuriga säilituskatse temperatuuril -30 kraadi ei põhjustanud klaasi pragusid. Kui aga vajate -40 kraadi tööd, pole see õige paneel. Meil on selleks teisi mudeleid.

Taustvalgustuse elueaks on hinnatud 20 000 tundi järjest. See on tüüpiline valgete LED-ide puhul. Reaalses kasutuses (hämardamine, katkendlik töö) saate kauem aega. Meil on kliendi treeningu jälgija töötanud kolm aastat ilma märgatava heleduslanguseta.



Näidised: parim 20 dollarit, mida kulutate

Meil on väike varu standard2,1-tolline ümmargune TFT LCD moodulnäidistellimuste jaoks (1-5 tükki). Proovitasu on nominaalne ja tagastatakse tootmistellimuse alusel. Soovitan tungivalt tellida paar tükki enne PCB paigutuse lõpetamist. Miks? Sest mehaaniline joonis näitab mõõtmeid, kuid see ei näita, kuidas FPC käitub, kui seda 90 kraadi painutada. See ei näita täpset musta varjundit teie konkreetse taustvalgustuse draiveri all. Oleme näinud, et kliendid säästavad nädalaid ümbertöötamist, testides proove varakult.



Räägime sellest, mida te ehitate

Kirjutasin selle tehase vaatenurgast, sest usun, et insenerid ja ostjad väärivad otsest kõnet. The2,1-tolline ümmargune TFT LCD moodulon kindel osa, kuid see pole maagia. See töötab hästi nutikellade, pöördnupu liideste, meditsiiniliste pihuarvutite ja tööstuslike ripatsite jaoks. Sellel on probleeme, kui vajate ülilaia temperatuuri või kui teie PCB on väga kitsas. Meil on hea meel jagada nii oma ebaõnnestumisi kui ka õnnestumisi.

Kui teil on mõni projekt meeles, saatke meile e-kiri. Vastame andmelehe, näidispakkumise ja võib-olla küsimuse või kaks teie mehaaniliste piirangute kohta. Ja kui mainite seda artiklit, vaatan teie FPC paigutuse isiklikult tasuta üle.

















● OEM & ODM ● MOQ puudub ● LAOS olevad NÄIDID ● TESTPLAAL VALIKULINE

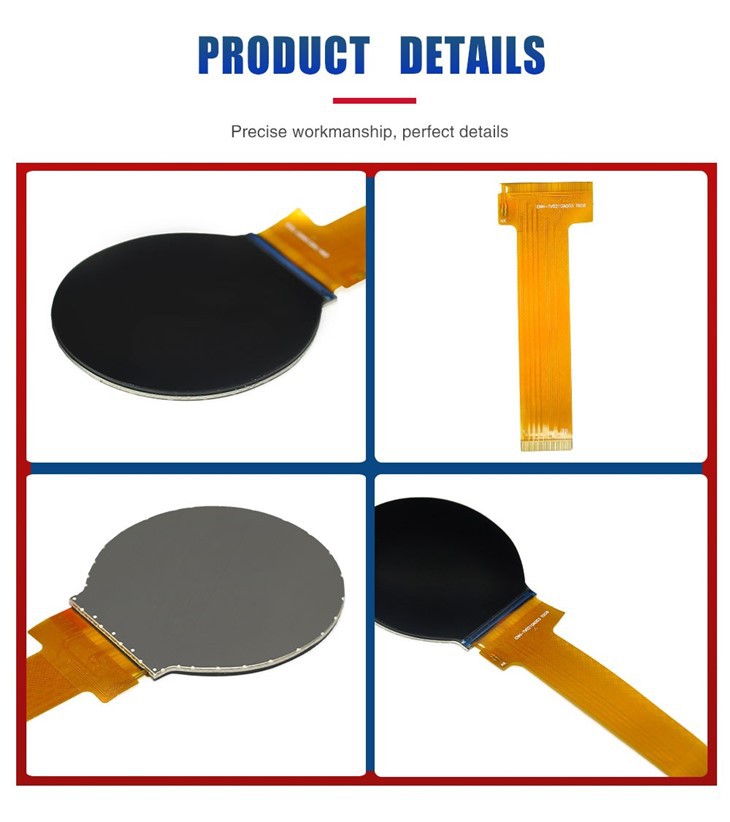

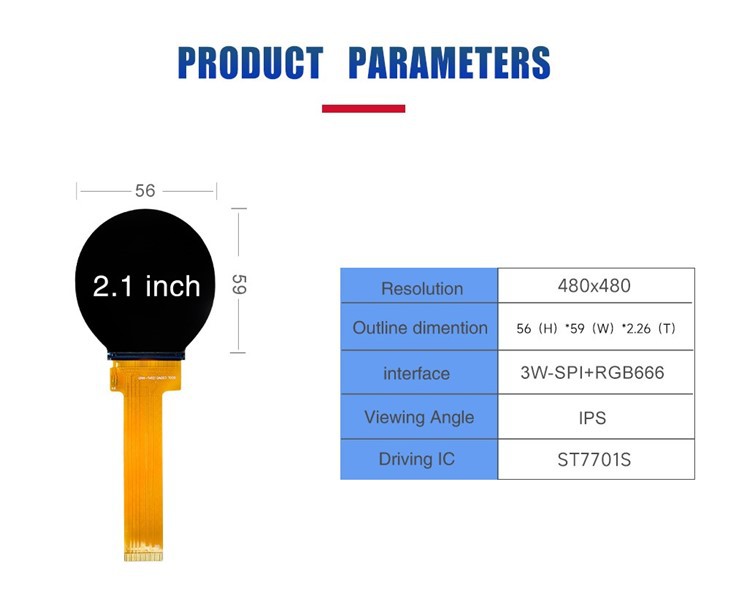

SPETSIFIKATSIOONID

ITEM	MÕÕDE	ÜHIK
Suurus	2.1	tolline
Kontuuri mõõde	56.0x59.0x2.26	mm
Töötemperatuur	-20 kraadi - +70 kraadi	kraadi
Säilitustemperatuur	-30 kraadi - +80 kraadi	kraadi
Resolutsioon	480x480







Kuum tags: 2,1-tolline ümmargune tft LCD-moodul, tootjad, tarnijad, tehas, kohandatud
